EAT CHRÁNIČ PROUD PF7-40/2/003-G/A 166826

Eaton Moeller xPole PF7-40/2/003-G/A proudový chránič 40 A, 2P, 30 mA, typ G/A Dvoupólov... Zobrazit více

Výrobce: EATON

Kód produktu: 81885667 Zkopírováno

Kód dodavatele: 166826 Zkopírováno

EAN: 4015081633128 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 230 V

Jmenovitý proud: 40 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

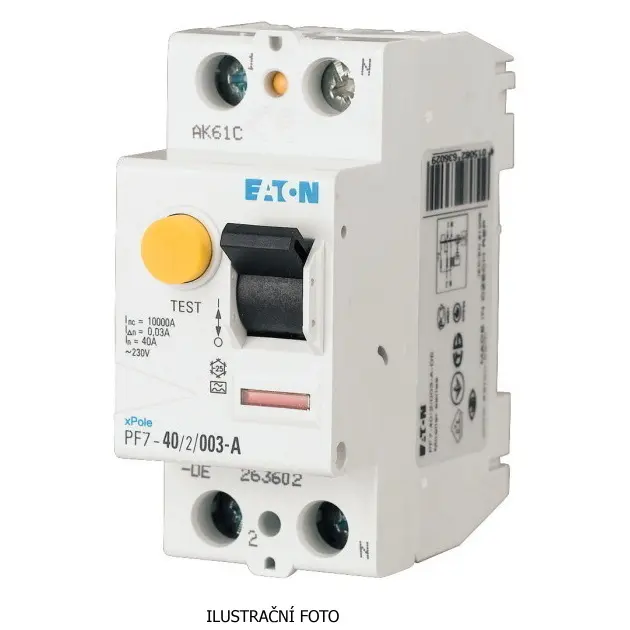

Eaton Moeller xPole PF7-40/2/003-G/A proudový chránič 40 A, 2P, 30 mA, typ G/A

Dvoupólový proudový chránič Eaton Moeller xPole PF7 je určen pro ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným poruchovým proudem. Tento model s jmenovitým proudem 40 A a reziduálním proudem 30 mA nabízí krátkodobě zpožděné vypnutí, což zvyšuje selektivitu ochrany. Díky kompaktním rozměrům je vhodný pro montáž na DIN lištu v rezidenčních i komerčních aplikacích. Splňuje mezinárodní normy IEC/EN 61008 a ÖVE E 8601.

Klíčové vlastnosti

  • Dvoupólový proudový chránič s jmenovitým proudem 40 A
  • Reziduální proud 30 mA pro spolehlivou ochranu
  • Typ G/A s krátkodobě zpožděným vypnutím
  • Jmenovité napětí 230 V AC
  • Vypínací schopnost 10 kA
  • Stupeň krytí IP20, s vhodným krytem až IP40
  • Možnost montáže na DIN lištu dle IEC/EN 60715
  • Rozměry: 80 x 35 x 76 mm
  • Životnost až 20 000 mechanických cyklů
  • Certifikace IEC/EN 61008, ÖVE E 8601, RoHS
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 230 V
Jmenovitý proud 40 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 40 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Všechny parametry
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 230 V
Jmenovitý proud 40 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 40 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
