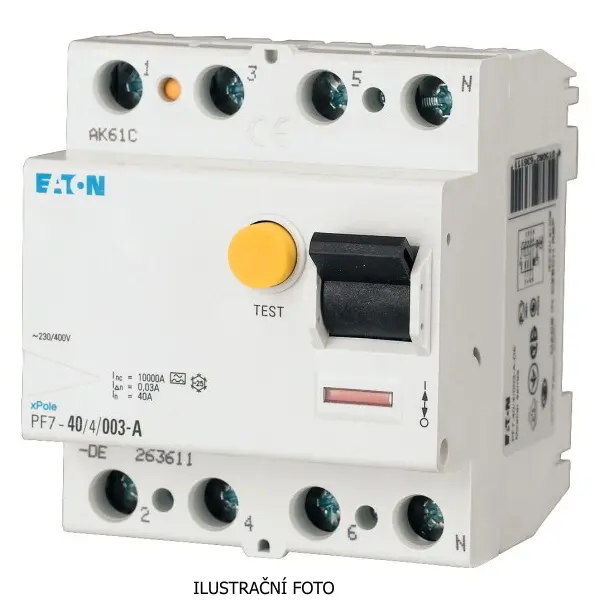

EAT CHRÁNIČ PROUD PF7-40/4/01-S/A 263632

Proudové chrániče PF7. Lze použít pro základní nebo doplňkovou ochranu osob před úrazem el... Zobrazit více

Výrobce: EATON

Kód produktu: 147515 Zkopírováno

Kód dodavatele: 263632 Zkopírováno

EAN: 4015082636326 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 40 A

Jmenovitý svodový proud: 0.1 mA

Na objednání obvykle do 9 dnů

K vyzvednutí na pobočkách obvykle do 9 dnů

Popis Parametry
Proudové chrániče PF7. Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn ≤ 30 mA), pro doplňkovou ochranu při poruše (Idn > 30 mA) nebo pro ochranu majetku před vznikem požáru (Idn ≤ 300 mA). Jmenovitá podmíněná zkratová odolnost 10 kA. Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Volná svorka při použití propojovací lišty. 4pólový chránič může být použit i jako 2pólový nebo 3pólový. Zkušební tlačítko T musí být aktivováno jednou měsíčně. U přístrojů se jmenovitým proudem 80 a 100 A nutno zajistit ochranu proti přetížení kontaktů. Průřez připojovaných vodičů 1,5–35 mm2. Selektivní, odolnost proti ráz. proudu 5 kA, citlivé i na ss pulzující proud, typ S/A. Typ A – citlivost na střídavý i pulzující stejnosměrný reziduální proud. S selektivní se zpožděním vybavení – odolnost proti rázovému proudu 5 kA.
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 40 A
Jmenovitý svodový proud 0.1 mA
Typ svodového proudu A
Selektivní typ Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Všechny parametry
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 40 A
Jmenovitý svodový proud 0.1 mA
Typ svodového proudu A
Selektivní typ Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
