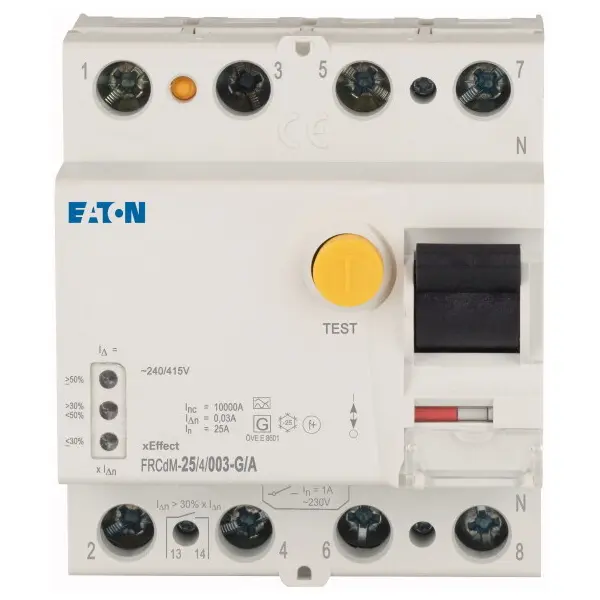

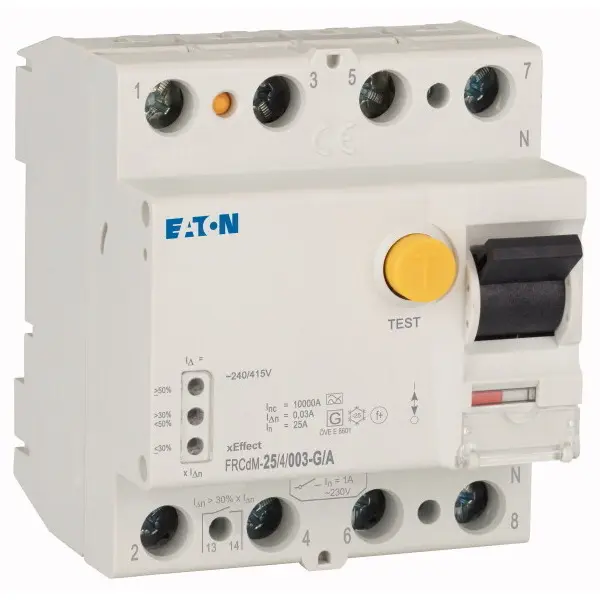

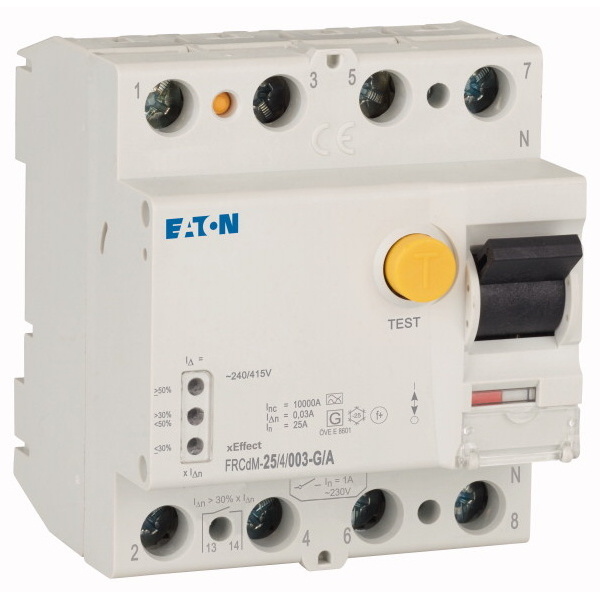

EATON CHRÁNIČ DIGI FRCDM-25/4/003-G/A TYP G/A 10KA 168646

Proudový chránič Eaton FRCDM-25/4/003-G/A je určen pro ochranu osob a elektrických instala... Zobrazit více

Výrobce: EATON

Kód produktu: 83093594 Zkopírováno

Kód dodavatele: 168646 Zkopírováno

EAN: 4015081651337 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton FRCDM-25/4/003-G/A je určen pro ochranu osob a elektrických instalací v průmyslových a náročných komerčních aplikacích.

Proudový chránič Eaton Moeller série xEffect FRCDM-25/4/003-G/A je čtyřpólové digitální zařízení s jmenovitým proudem 25 A a jmenovitým reziduálním proudem 30 mA. Je navržen jako pulzně proudově citlivý chránič typu A s krátkodobě zpožděným vypnutím 10 ms. Chránič je určen pro sítě s provozním napětím do 415 V AC při frekvenci 50 Hz a dosahuje zkratové odolnosti 10 kA při použití záložní pojistky. Konstrukce umožňuje montáž na DIN lištu a zařízení je vybaveno suchým pomocným kontaktem pro signalizaci a další funkce.

Klíčové vlastnosti

  • Čtyřpólový digitální proudový chránič typu A
  • Jmenovitý proud 25 A, reziduální proud 30 mA
  • Zpožděná doba vypnutí 10 ms
  • Pulzně proudově citlivé provedení
  • Zkratová odolnost 10 kA se záložní pojistkou
  • Montáž na DIN lištu, šířka 4 moduly
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ano
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
RAL (podobné) 7035
Chráněno proti výbuchu Ne
