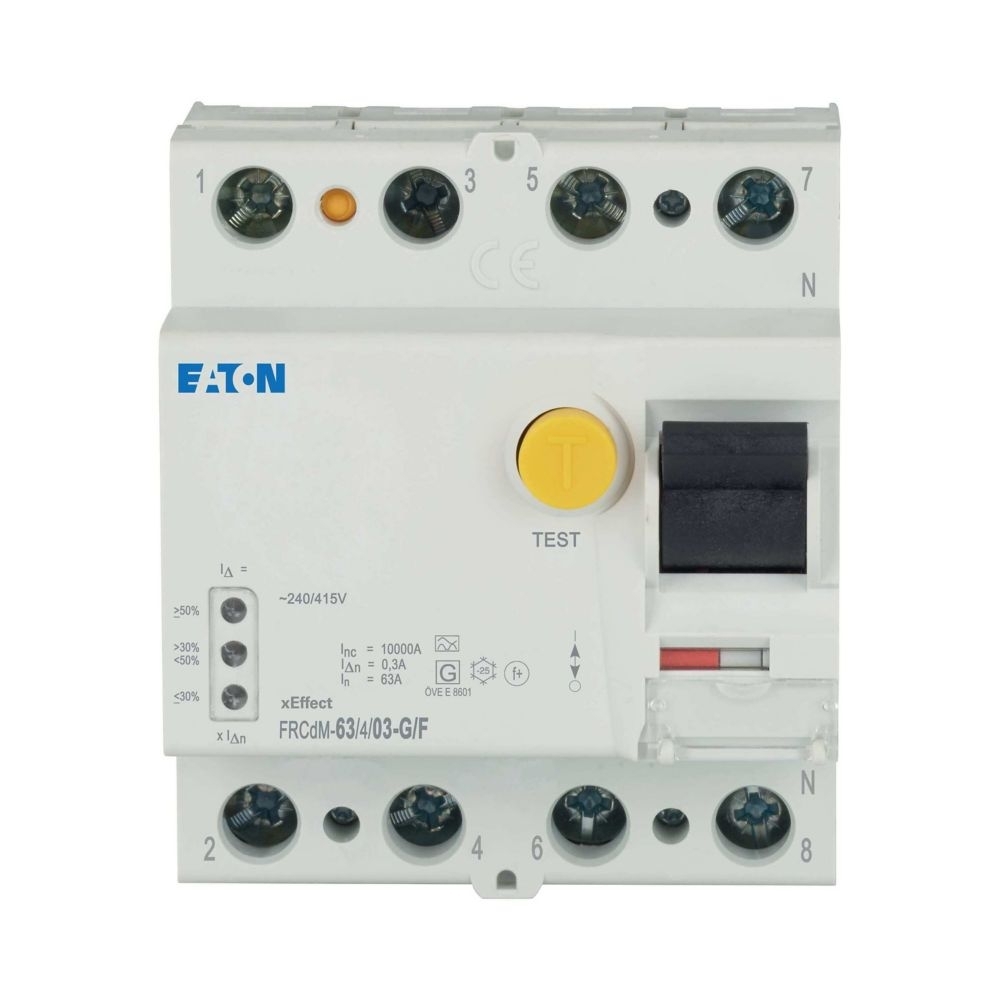

EATON CHRÁNIČ DIGI FRCDM-63/4/03-G/F EP-501272

Proudový chránič Eaton xEffect FRCDM-63/4/03-G/F je určen pro ochranu osob a zařízení v pr... Zobrazit více

Výrobce: EATON

Kód produktu: 83457176 Zkopírováno

Kód dodavatele: EP-501272 Zkopírováno

EAN: 9010653039099 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton xEffect FRCDM-63/4/03-G/F je určen pro ochranu osob a zařízení v průmyslových a komerčních instalacích.

Tento digitální proudový chránič Eaton xEffect je čtyřpólové zařízení typu G/F s jmenovitým proudem 63 A a jmenovitým reziduálním proudem 300 mA. Je navržen pro provozní napětí až 415 V AC a vyznačuje se krátkodobě zpožděnou dobou vybavení, která umožňuje selektivní ochranu elektrických obvodů. Přístroj je určen pro montáž na DIN lištu, disponuje dotykově bezpečnými svorkami a umožňuje připojení vodičů v širokém rozsahu průřezů. Konstrukce splňuje požadavky norem IEC/EN a je vhodná pro náročné aplikace v rozvaděčích.

Klíčové vlastnosti

  • Čtyřpólový digitální proudový chránič typu G/F
  • Jmenovitý proud 63 A a reziduální proud 300 mA
  • Krátkodobě zpožděné vybavení pro selektivní ochranu
  • Provozní napětí až 415 V AC
  • Montáž na DIN lištu s rychlým uchycením
  • Dotykově bezpečné svorky a čelní indikace stavu
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu F
Selektivní typ Ano
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 80 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 10 - 35 mm2
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
