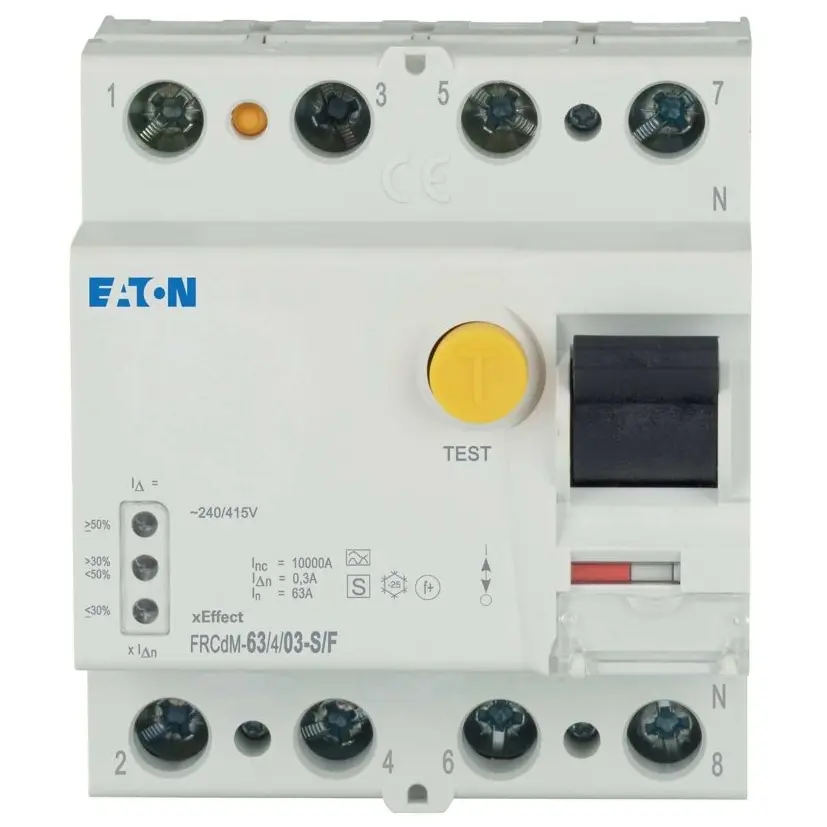

EATON CHRÁNIČ DIGI FRCDM-63/4/03-S/F TYP S/F 10KA EP-501273

Proudový chránič Eaton FRCDM-63/4/03-S/F, digitální, selektivní, 4pólový, 63 A, 300 mA. ... Zobrazit více

Výrobce: EATON

Kód produktu: 83191625 Zkopírováno

Kód dodavatele: EP-501273 Zkopírováno

EAN: 9010653039105 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton FRCDM-63/4/03-S/F, digitální, selektivní, 4pólový, 63 A, 300 mA.

Proudový chránič Eaton FRCDM-63/4/03-S/F je určen pro průmyslové a pokročilé komerční aplikace v rámci systému xEffect. Digitální čtyřpólové provedení s jmenovitým proudem 63 A a jmenovitým reziduálním proudem 300 mA je navrženo pro selektivní ochranu elektrických obvodů. Přístroj pracuje se zpožděnou vypínací dobou 40 ms (typ S), což umožňuje koordinaci s následnými proudovými chrániči v instalaci. Montáž na DIN lištu a konstrukce dle norem IEC/EN zajišťují kompatibilitu s běžnými rozvaděčovými systémy.

Klíčové vlastnosti

  • Digitální proudový chránič selektivního typu S/F
  • Čtyřpólové provedení
  • Jmenovitý proud 63 A
  • Jmenovitý reziduální proud 300 mA
  • Zpožděná vypínací doba 40 ms
  • Montáž na DIN lištu
  • Krytí IP20
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu F
Selektivní typ Ano
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 80 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 10 - 35 mm2
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
