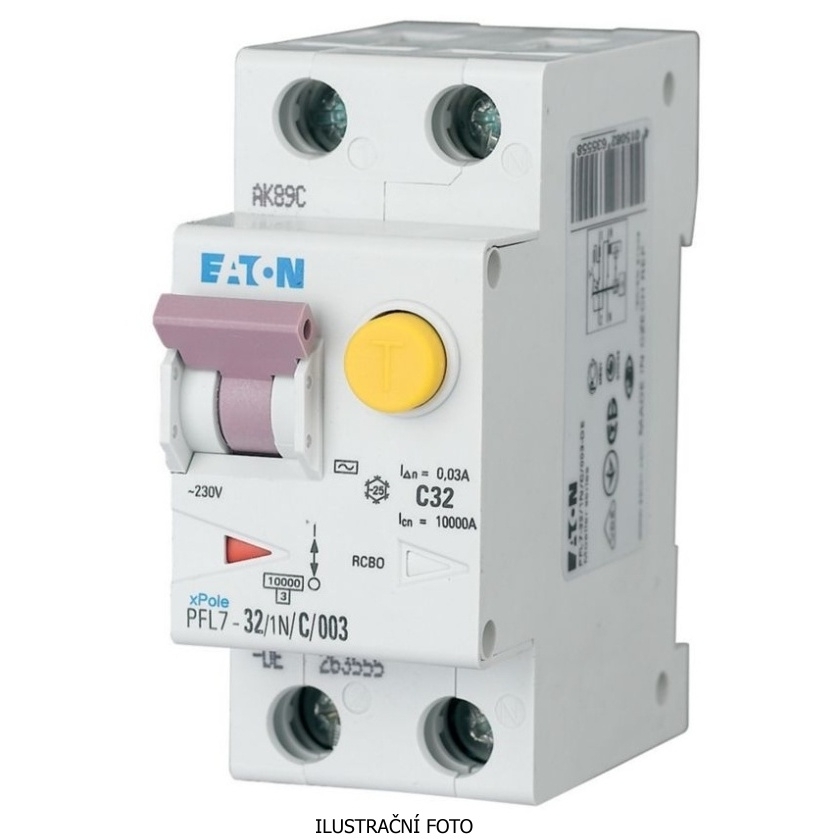

EATON CHRÁNIČ KOMBI. PFL7-32/1N/B/003-A 263553

Ochranný spínač s nadproudovou ochranou PFL7, 1 pól + N, s jmenovitým pracovním proudem In... Zobrazit více

Výrobce: EATON

Kód produktu: 83476900 Zkopírováno

Kód dodavatele: 263553 Zkopírováno

EAN: 4015082635534 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 230 V

Jmenovité provozní napětí Ui: 440 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Ochranný spínač s nadproudovou ochranou PFL7, 1 pól + N, s jmenovitým pracovním proudem In 32 A, jmenovitým reziduálním proudem IΔN 0,03 A a jmenovitou spínací schopností 10 kA dle normy ČSN EN 61009. Tento spínač je určen pro bytové a účelové stavby.

Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 230 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 32 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 0 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Vypínací charakteristika Bez zpoždění
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Teplota okolí během provozu -25 - 40 °C
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Montáž pod omítku Ne
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
