EATON CHRÁNIČ PROUD. DIGI. FRC FRCdM-63/4/003-G/B, 4PÓL IDN=0,03A, IN=63A, IR=3KA 167894

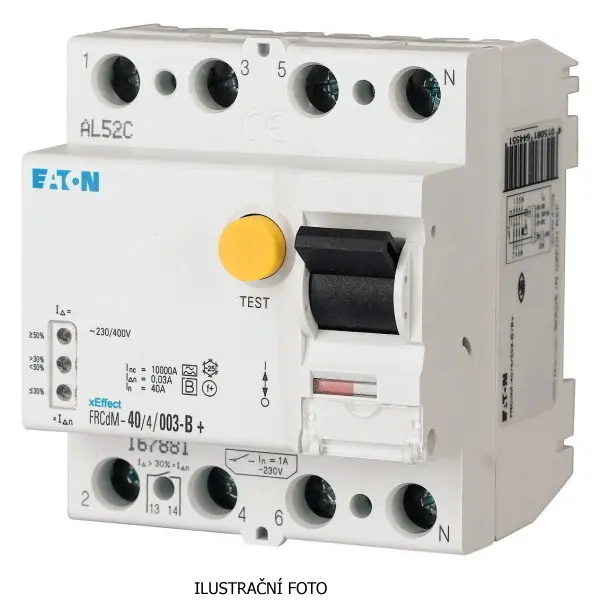

EA_sg49812_ilustr.jpg EA_Mas_PDFM.jpg
Eaton FRCdM-63/4/003-G/B proudový chránič, 4pólový, 63 A, 30 mA, typ G/B Proudový chráni... Zobrazit více

Výrobce: EATON

Kód produktu: 81782665 Zkopírováno

Kód dodavatele: 167894 Zkopírováno

EAN: 4015081644704 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton FRCdM-63/4/003-G/B proudový chránič, 4pólový, 63 A, 30 mA, typ G/B

Proudový chránič Eaton FRCdM-63/4/003-G/B z řady Moeller xEffect je určen pro ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným poruchovými proudy. Díky citlivosti typu B poskytuje spolehlivou ochranu pro všechny druhy reziduálních proudů včetně stejnosměrných složek. Čtyřpólové provedení s jmenovitým proudem 63 A a citlivostí 30 mA je vhodné pro průmyslové i komerční aplikace. Chránič je vybaven krátkodobě zpožděným vypínáním typu G, které zajišťuje vyšší odolnost proti nežádoucím vypnutím způsobeným přechodnými proudovými rázy. Jeho konstrukce splňuje mezinárodní normy IEC/EN a nabízí dlouhou životnost a vysokou mechanickou odolnost.

Klíčové vlastnosti

  • Čtyřpólové provedení (4P)
  • Jmenovitý proud: 63 A
  • Citlivost: 30 mA
  • Typ spouště: G/B - krátkodobě zpožděná, pro všechny typy reziduálních proudů
  • Provozní napětí: 240/415 V AC, 50 Hz
  • Jmenovitá vypínací schopnost: 10 kA
  • Odolnost vůči rázovému proudu: 3 kA (8/20 ?s)
  • Možnost připojení vodičů 1,5-35 mm? (pevné) a 1,5-16 mm? (laněné)
  • Montáž na DIN lištu dle IEC/EN 60715
  • Krytí: IP20, IP40 s vhodným krytem

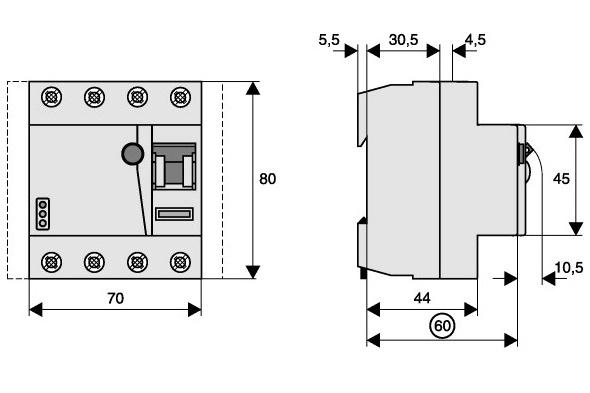

  • Rozměry: 80 x 70 x 76 mm (v x š x h)
  • Hmotnost: 0,32 kg
  • Mechanická životnost: 20 000 cyklů
  • Elektrická životnost: 4 000 cyklů
  • Certifikace: IEC/EN 61008, IEC/EN 62423, ÖVE E 8601, RoHS
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.03 mA
Typ svodového proudu B
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Typ s krátkodobým zpožděním Ano
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
