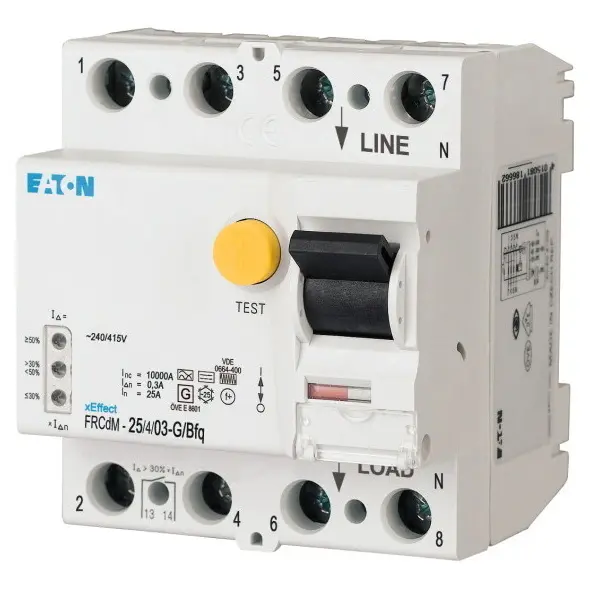

EATON CHRÁNIČ PROUD. DIGI. FRCDM-25/4/03-G/BFQ 4P IDN=0,3A, IN=25A, IR=3KA 167904

Proudový chránič Eaton Moeller řady xEffect FRCdM je čtyřpólový RCCB určený k ochraně inst... Zobrazit více

Výrobce: EATON

Kód produktu: 82881218 Zkopírováno

Kód dodavatele: 167904 Zkopírováno

EAN: 4015081644797 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton Moeller řady xEffect FRCdM je čtyřpólový RCCB určený k ochraně instalací před poruchovými proudy.

Proudový chránič Eaton Moeller řady xEffect FRCdM je čtyřpólový RCCB určený k ochraně instalací před poruchovými proudy. Má jmenovitý proud 25 A a jmenovitý poruchový proud 300 mA, přičemž citlivost typu B zajišťuje reakci na všechny druhy reziduálních proudů a je vhodná i pro obvody s frekvenčními měniči. Přístroj je určen pro montáž na DIN lištu IEC/EN 60715, nabízí krátkodobě zpožděné vypnutí a optickou indikaci stavu. Kompaktní provedení o šířce 4 modulů a krytí IP20 umožňuje snadnou instalaci do rozvaděčů systému xEffect.

Klíčové vlastnosti

  • Proudový chránič (RCCB) Eaton Moeller xEffect FRCdM
  • Model FRCDM-25/4/03-G/BFQ, katalogové číslo 167904
  • Čtyřpólové provedení
  • Jmenovitý proud 25 A
  • Jmenovitý poruchový proud 300 mA
  • Typ svodového proudu B, citlivý na všechny proudy
  • Jmenovité provozní napětí do 415 V AC, izolační napětí Ui 440 V
  • Krátkodobě zpožděné vypnutí (cca 10 ms)
  • Montáž na DIN lištu IEC/EN 60715, rychlé upevnění
  • Stupeň krytí IP20 (IP40 s vhodným krytem)
  • Šířka 4 moduly, rozměry 76 x 70 x 80 mm, hmotnost 0,32 kg
  • Provozní teplota -25 až +60 °C
  • Shoda s RoHS, certifikace IEC/EN 62423 a IEC/EN 61008
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu B
Selektivní typ Ano
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
RAL (podobné) 7035
Chráněno proti výbuchu Ne
