EATON CHRÁNIČ PROUD. DIGI. FRCDM-63/4/003-G/BFQ 4P IDN=0,03A IN=63A IR=3KA 179532

EATON PROUDOVÝ CHRÁNIČ FRCdM-63/4/0,03-G/BFQ TYP B 63A 4P 30mA (179532) Proudový chránič... Zobrazit více

Výrobce: EATON

Kód produktu: 82696865 Zkopírováno

Kód dodavatele: 179532 Zkopírováno

EAN: 4015081746170 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

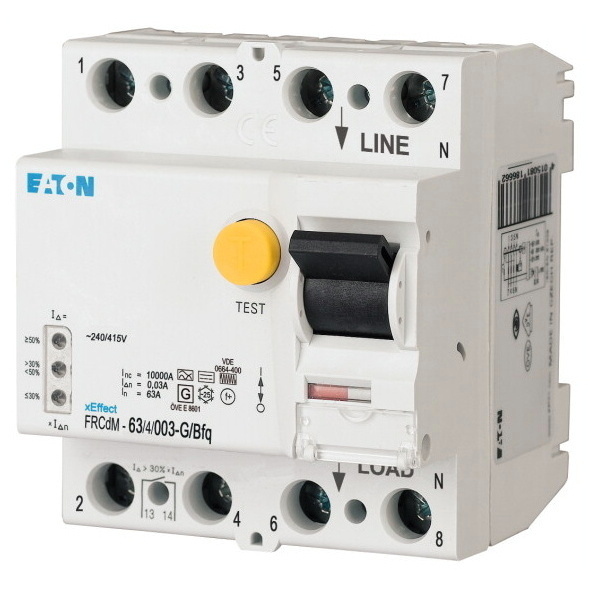

EATON PROUDOVÝ CHRÁNIČ FRCdM-63/4/0,03-G/BFQ TYP B 63A 4P 30mA (179532)

Proudový chránič Eaton FRCdM-63/4/0,03-G/BFQ z řady Moeller xEffect je čtyřpólové zařízení určené pro ochranu osob a zařízení před reziduálními proudy v průmyslových i komerčních instalacích. Typ B s rozšířenou citlivostí umožňuje detekci střídavých, pulzujících i stejnosměrných reziduálních proudů, čímž je vhodný i pro aplikace s frekvenčními měniči. Chránič má jmenovitý proud 63 A, reziduální proud 30 mA a krátkodobě zpožděné vybavení (typ G). Nabízí vysokou odolnost vůči přepětí 4 kV, vypínací schopnost 10 kA a spolehlivou ochranu v širokém rozsahu pracovních podmínek. Díky kompaktní konstrukci 4 modulů je vhodný pro montáž na DIN lištu v rozváděčích.

Klíčové vlastnosti

  • Řada: Eaton Moeller xEffect
  • Typ: FRCdM-63/4/0,03-G/BFQ
  • Počet pólů: 4
  • Jmenovitý proud: 63 A
  • Reziduální vybavovací proud: 30 mA
  • Typ citlivosti: B (všechny druhy proudů, vhodné pro měniče)
  • Charakteristika: krátkodobě zpožděná (typ G)
  • Vypínací schopnost: 10 kA
  • Jmenovité napětí: 240/415 V AC
  • Odolnost vůči impulznímu napětí: 4 kV
  • Frekvence: 50 Hz
  • Rázový proud: 3 kA (8/20 ?s)
  • Šířka: 4 moduly (70 mm)
  • Stupeň krytí: IP20 (IP40 s vhodným krytem)
  • Montáž: na DIN lištu IEC/EN 60715
  • Připojení vodičů: 1,5-35 mm? (pevné), 16 mm? (pružné, 2x)
  • Utahovací moment: 2-2,4 Nm
  • Provozní teplota: -25 °C až +60 °C
  • Životnost: 20 000 mechanických / 4 000 elektrických operací
  • Certifikace: IEC/EN 61008, IEC/EN 62423, EN45545-2, ÖVE E 8601, RoHS conform
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu B
Selektivní typ Ano
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
