EATON CHRÁNIČ PROUD. DIGI. FRCDM-63/4/03-S/B 4P IDN=0,3A, IN=63A, IR=5KA 167902

Proudový chránič Eaton Moeller řady xEffect FRCdM (FRCDM-63/4/03-S/B) je určen pro ochranu... Zobrazit více

Výrobce: EATON

Kód produktu: 82881584 Zkopírováno

Kód dodavatele: 167902 Zkopírováno

EAN: 4015081644773 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

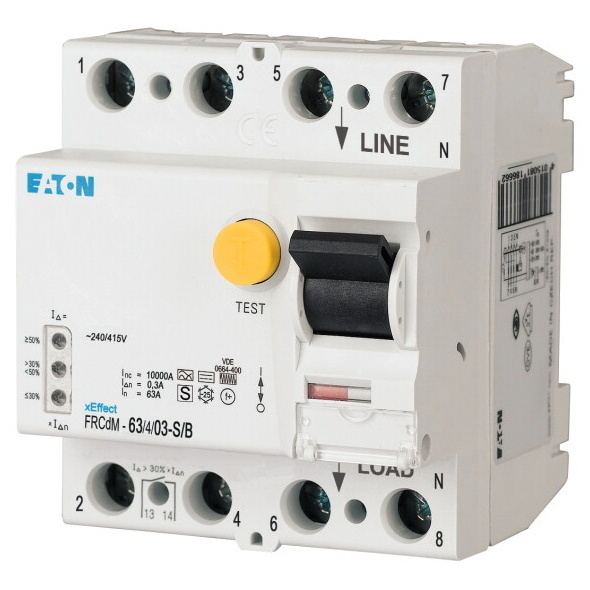

Proudový chránič Eaton Moeller řady xEffect FRCdM (FRCDM-63/4/03-S/B) je určen pro ochranu instalací před poruchovými reziduálními proudy.

Proudový chránič Eaton Moeller řady xEffect FRCdM (FRCDM-63/4/03-S/B) je určen pro ochranu instalací před poruchovými reziduálními proudy. Čtyřpólové provedení s jmenovitým proudem 63 A a citlivostí 300 mA v typu B umožňuje použití i v obvodech s nelineárními zátěžemi, kde se mohou vyskytovat různé typy poruchových proudů. Selektivní funkce se zpožděním vypnutí podporuje spolehlivou koordinaci jištění v rozvaděči. Přístroj je navržen pro rychlé uchycení na DIN lištu, má kompaktní šířku 4 moduly a krytí IP20 pro bezpečnou instalaci v rozvodnicích.

Klíčové vlastnosti

  • Proudový chránič (RCCB) Eaton Moeller xEffect FRCdM
  • Model FRCDM-63/4/03-S/B, katalogové číslo 167902
  • Čtyřpólové provedení
  • Jmenovitý proud 63 A
  • Jmenovitý poruchový proud 300 mA
  • Typ svodového proudu B, citlivý na všechny druhy proudů
  • Selektivní vypnutí se zpožděním cca 40 ms
  • Pro AC instalace do 415 V, izolační napětí Ui 440 V
  • Montáž na DIN lištu IEC/EN 60715, rychlé uchycení
  • Krytí IP20, vestavná šířka 70 mm (4 moduly)
  • Provozní teplota -25 až +60 °C
  • Rozměry 76 x 70 x 80 mm, hmotnost 0,32 kg
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu B
Selektivní typ Ano
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
RAL (podobné) 7035
Chráněno proti výbuchu Ne
