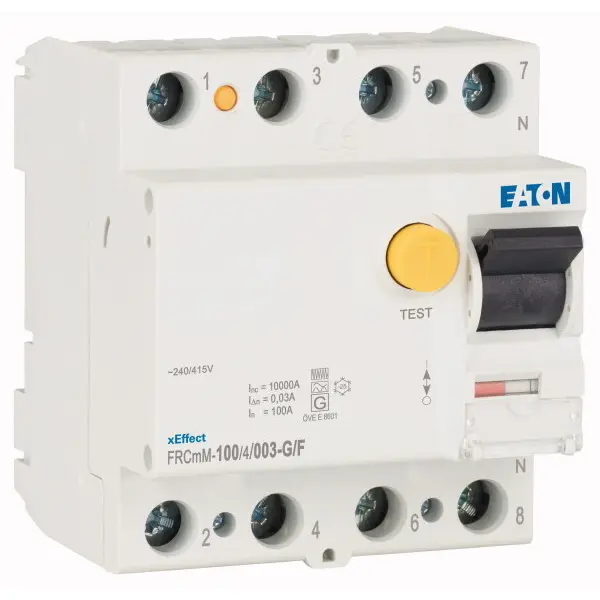

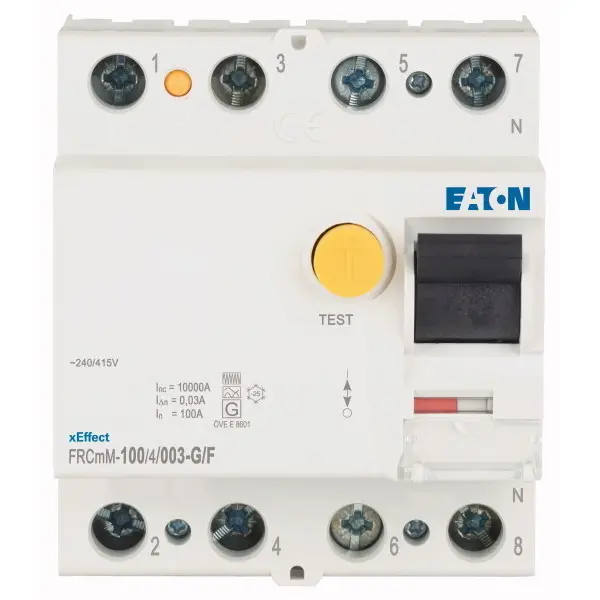

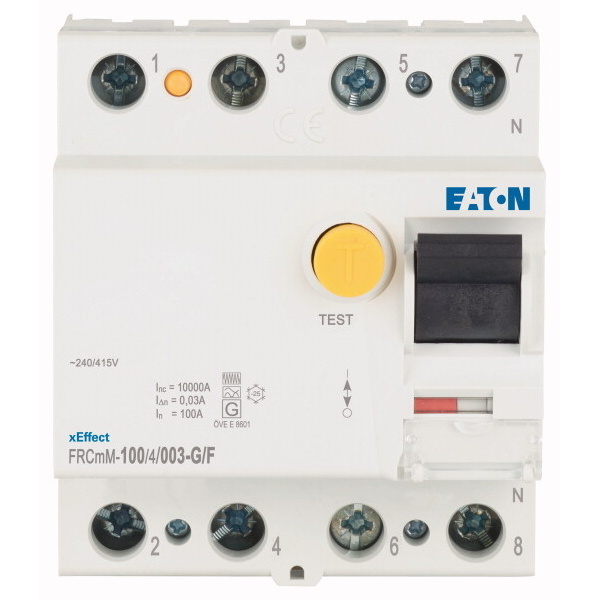

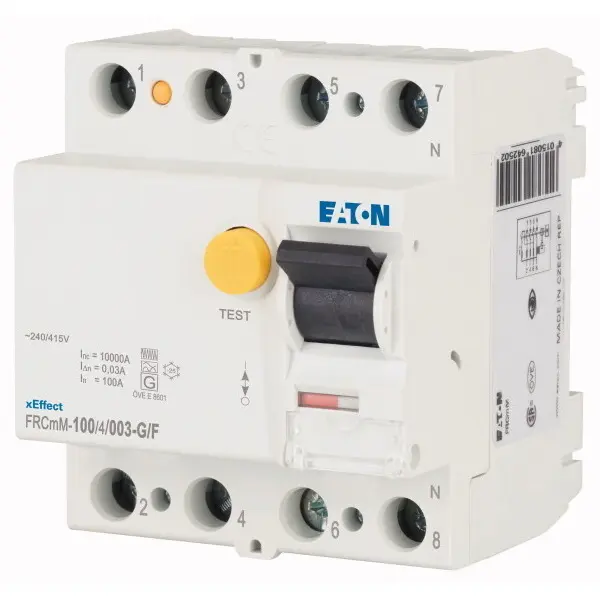

EATON CHRÁNIČ PROUD. FRCMM-100/4/003-G/F TYP G/F 10KA 187412

Proudový chránič Eaton FRCMM-100/4/003-G/F je určen pro ochranu osob a elektrických instal... Zobrazit více

Výrobce: EATON

Kód produktu: 83094101 Zkopírováno

Kód dodavatele: 187412 Zkopírováno

EAN: 4015081824700 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 240 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton FRCMM-100/4/003-G/F je určen pro ochranu osob a elektrických instalací v průmyslových a náročných komerčních aplikacích.

Proudový chránič Eaton Moeller série xEffect s označením FRCMM-100/4/003-G/F je čtyřpólové zařízení s jmenovitým proudem 100 A a jmenovitým reziduálním proudem 30 mA. Jedná se o pulzně proudově citlivý chránič typu F se zpožděnou dobou vypnutí 10 ms, vhodný pro sítě s napětím 240 V AC až 415 V AC při frekvenci 50/60 Hz. Chránič dosahuje zkratové odolnosti 10 kA při použití záložní pojistky a je konstruován pro montáž na DIN lištu. Zařízení splňuje požadavky norem IEC/EN 62423 a IEC/EN 61008 a je navrženo pro dlouhou mechanickou i elektrickou životnost.

Klíčové vlastnosti

  • Čtyřpólový proudový chránič typu F
  • Jmenovitý proud 100 A, reziduální proud 30 mA
  • Zpožděná doba vypnutí 10 ms
  • Pulzně proudově citlivé provedení
  • Zkratová odolnost 10 kA se záložní pojistkou
  • Montáž na DIN lištu, šířka 4 moduly
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 240 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu Ostatní
Selektivní typ Ne
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50/60 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
