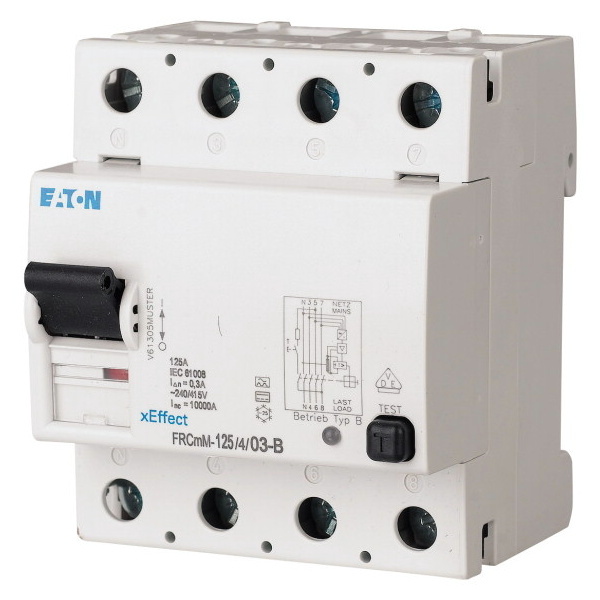

EATON CHRÁNIČ PROUD. FRCMM-125/4/03-B TYP B 10KA 171186

Čtyřpólový proudový chránič Eaton xEffect FRCmM-125/4/03-B, typ B, 125 A, 300 mA pro průmy... Zobrazit více

Výrobce: EATON

Kód produktu: 82977062 Zkopírováno

Kód dodavatele: 171186 Zkopírováno

EAN: 4015081676712 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 125 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Čtyřpólový proudový chránič Eaton xEffect FRCmM-125/4/03-B, typ B, 125 A, 300 mA pro průmyslové a pokročilé komerční rozváděče.

Proudový chránič Eaton Moeller xEffect FRCmM-125/4/03-B (katalogové číslo 171186) je určen pro náročné průmyslové a pokročilé komerční aplikace s jmenovitým proudem 125 A a jmenovitým poruchovým proudem 300 mA. Čtyřpólové provedení typu B zajišťuje citlivost na všechny druhy reziduálních proudů včetně stejnosměrných složek a je vhodné pro sítě do 415 V AC. Přístroj je konstruován pro montáž na DIN lištu, nabízí krátké zpoždění vypnutí, vysokou zkratovou odolnost 10 kA s předjištěním a splňuje požadavky norem ČSN EN 61008 a ČSN EN 62423, což zaručuje bezpečný a spolehlivý provoz v moderních rozváděčích.

Klíčové vlastnosti

  • Proudový chránič Eaton xEffect FRCmM-125/4/03-B, typ B
  • Čtyřpólové provedení pro sítě do 415 V AC
  • Jmenovitý proud 125 A, jmenovitý poruchový proud 300 mA
  • Typ svodového proudu B - citlivý na všechny druhy reziduálních proudů
  • Krátké zpoždění vypnutí pro selektivní a spolehlivou ochranu
  • Jmenovitá zkratová pevnost 10 kA s předjištěním
  • Montáž na DIN lištu EN 50022, vestavná šířka 4 moduly (70 mm)
  • Dvouúčelové svorky pro plné vodiče 1,5-50 mm? a vícežilové vodiče 1,5-16 mm?
  • Stupeň krytí IP20, s vhodným krytem až IP40
  • Provozní teplota okolí -25 až +60 °C, klimatická odolnost dle IEC 60068-2
  • Mechanická životnost 10 000 a elektrická životnost 4 000 operací
  • Shoda s RoHS a certifikace dle ČSN EN 61008 a ČSN EN 62423
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 125 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu B
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 60 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 50 mm2
