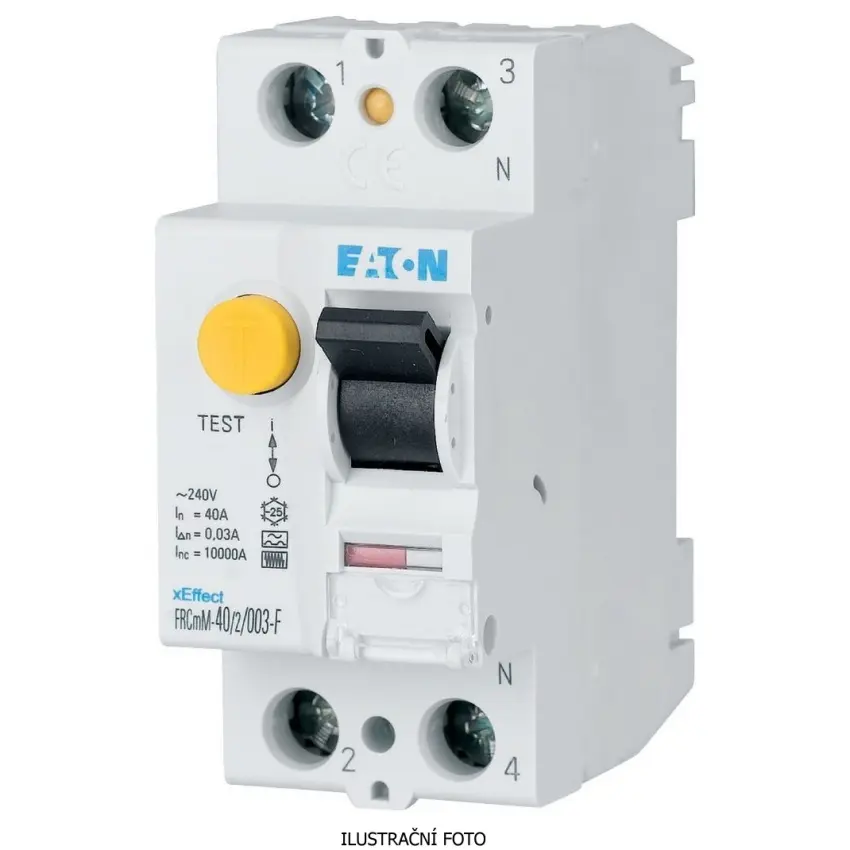

EATON CHRÁNIČ PROUD. FRCMM-25/2/003-G/F TYP G/F 2P 187366

Dvoupólový proudový chránič Eaton FRCmM typu G/F je určen pro ochranu osob a elektrických ... Zobrazit více

Výrobce: EATON

Kód produktu: 83199571 Zkopírováno

Kód dodavatele: 187366 Zkopírováno

EAN: 4015081824243 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 240 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Dvoupólový proudový chránič Eaton FRCmM typu G/F je určen pro ochranu osob a elektrických obvodů v průmyslových a pokročilých komerčních aplikacích. Poskytuje citlivou detekci pulzujících poruchových proudů s krátkodobě zpožděným vypnutím.

Proudový chránič :contentReference[oaicite:0]{index=0} Moeller řady xEffect s označením FRCMM-25/2/003-G/F je navržen jako dvoupólové zařízení s jmenovitým proudem 25 A a jmenovitým poruchovým proudem 30 mA. Pracuje při jmenovitém provozním napětí do 240 V AC a je pulzně proudově citlivý (typ G/F) s krátkodobě zpožděnou dobou vypnutí přibližně 10 ms. Chránič dosahuje zkratové odolnosti 10 kA při použití záložní pojistky a je odolný proti rázovým proudům do 3 kA. Konstrukce umožňuje montáž na DIN lištu IEC/EN 60715 a splňuje požadavky norem IEC/EN 61008 a IEC/EN 62423.

Klíčové vlastnosti

  • Dvoupólový proudový chránič typu G/F (pulzně proudově citlivý)
  • Jmenovitý proud 25 A
  • Jmenovitý poruchový proud 30 mA
  • Krátkodobě zpožděné vypnutí (cca 10 ms)
  • Jmenovité provozní napětí do 240 V AC
  • Zkratová odolnost 10 kA při záložním jištění
  • Montáž na DIN lištu IEC/EN 60715
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 240 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu Ostatní
Selektivní typ Ne
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50/60 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
