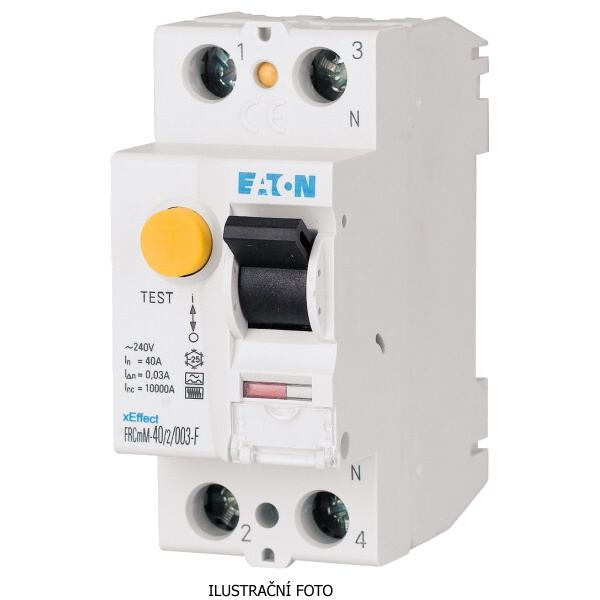

EATON CHRÁNIČ PROUD FRCMM-25/2/03-S/F IN=25A 5KA IDN=0.3A TYP S/F 187396

EATON PROUDOVÝ CHRÁNIČ FRCMM-25/2/03-S/F 187396 Dvoupólový proudový chránič Eaton FRCmM ty... Zobrazit více

Výrobce: EATON

Kód produktu: 81794686 Zkopírováno

Kód dodavatele: 187396 Zkopírováno

EAN: 4015081824540 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 240 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON PROUDOVÝ CHRÁNIČ FRCMM-25/2/03-S/F 187396 Dvoupólový proudový chránič Eaton FRCmM typu S/F s jmenovitým proudem 25 A, citlivostí 300 mA a krytím IP20.

Proudový chránič Eaton FRCmM-25/2/03-S/F je navržen pro ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným unikajícím proudem. Tento selektivní chránič s typem citlivosti S/F nabízí opožděné vypnutí s dobou reakce 40 ms, což zajišťuje spolehlivou a bezpečnou funkci i v náročných instalacích. Zařízení je určeno pro jmenovitý proud 25 A a vybaveno dvěma póly. Maximální provozní napětí je 240 V AC, s krytím IP20, které lze zvýšit až na IP40 při použití vhodného krytu. Chránič splňuje normy IEC/EN 62423, EN 45545-2, IEC 61373 a IEC/EN 61008, což zaručuje vysokou kvalitu a spolehlivost. Montáž je snadná díky upevnění na DIN lištu a praktickým dvouúčelovým svorkám.

Klíčové vlastnosti

  • Dvoupólový proudový chránič typu S/F
  • Jmenovitý proud 25 A
  • Citlivost 300 mA
  • Maximální provozní napětí 240 V AC
  • Selektivní opožděné vypnutí (40 ms)
  • Krytí IP20, s možností zvýšení na IP40
  • Montáž na DIN lištu IEC/EN 60715
  • Soulad s normami IEC/EN 62423, EN 45545-2, IEC/EN 61008
  • Ochrana proti úrazu elektrickým proudem a požáru
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 240 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu Ostatní
Selektivní typ Ano
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Kmitočet 50/60 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
