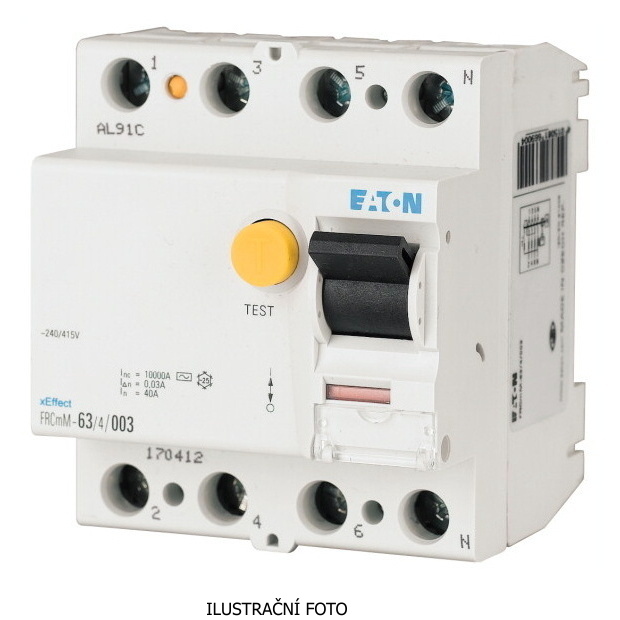

EATON CHRÁNIČ PROUD FRCMM-25/4/003 170410

Eaton Moeller xEffect proudový chránič FRCMM-25/4/003, 25 A, 4pólový, citlivost 30 mA, typ... Zobrazit více

Výrobce: EATON

Kód produktu: 82197462 Zkopírováno

Kód dodavatele: 170410 Zkopírováno

EAN: 4015081668991 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller xEffect proudový chránič FRCMM-25/4/003, 25 A, 4pólový, citlivost 30 mA, typ AC.

Tento proudový chránič Eaton Moeller série xEffect s katalogovým číslem 170410 je určen pro ochranu osob a zařízení před nebezpečnými poruchovými proudy. Přístroj detekuje reziduální proudy typu AC a při překročení hodnoty 30 mA okamžitě odpojí chráněný obvod. Díky jmenovitému proudu 25 A a čtyřpólovému provedení je vhodný pro průmyslové a komerční aplikace. Chránič je vybaven kontaktním ukazatelem stavu, funkcí testu a možností montáže na DIN lištu s rychloupínacími zámky. Splňuje normy IEC/EN 61008, EN45545-2 a IEC 61373 a je konstruován pro dlouhou životnost s až 20 000 mechanickými spínacími cykly. Přístroj poskytuje spolehlivou ochranu s krytím IP20 a v odpovídajícím krytu až IP40.

Klíčové vlastnosti

  • Katalogové číslo: 170410
  • Model: FRCMM-25/4/003
  • Typ: proudový chránič (RCCB), typ AC
  • Počet pólů: 4
  • Jmenovitý proud: 25 A
  • Jmenovitý reziduální proud: 30 mA
  • Jmenovité napětí: 240/415 V AC
  • Jmenovitá zkratová odolnost: 10 kA (s odpovídajícím jištěním)
  • Odolnost vůči rázovým proudům: 250 A (8/20 ?s)
  • Stupeň krytí: IP20 (IP40 v odpovídajícím krytu)
  • Mechanická životnost: až 20 000 cyklů
  • Elektrická životnost: až 4000 cyklů
  • Rozměry: 80 x 70 x 76 mm
  • Hmotnost: 0,352 kg
  • Montáž: DIN lišta (IEC/EN 60715)
  • Barva: šedá (RAL 7035)
  • Soulad s normami IEC/EN 61008, EN45545-2, IEC 61373, RoHS
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.03 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu AC
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 55 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
