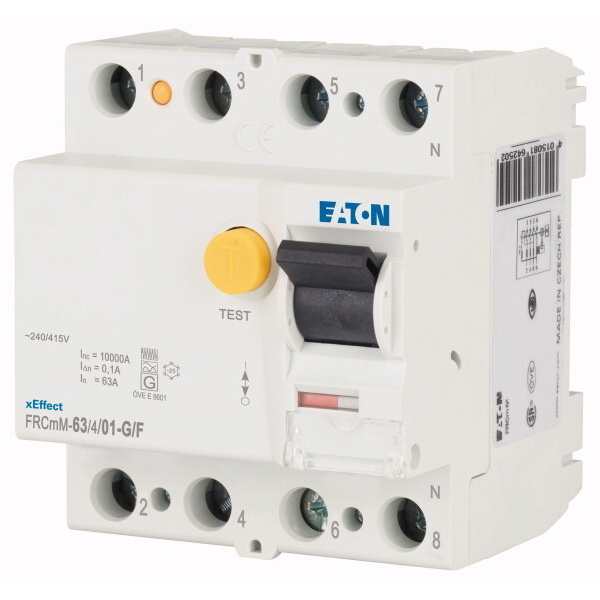

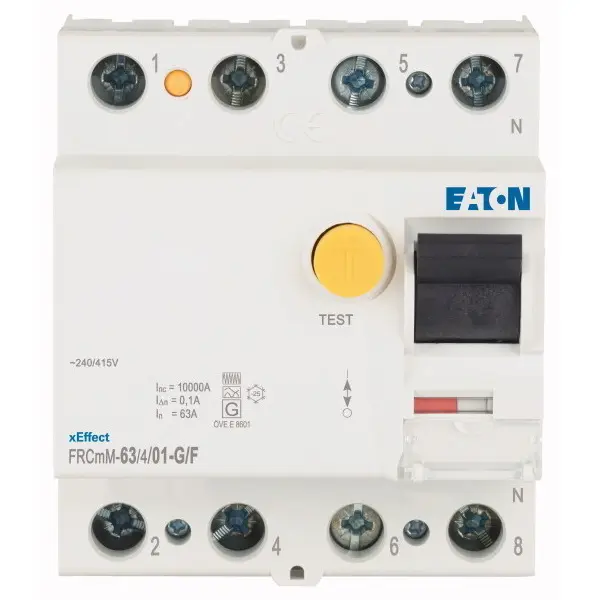

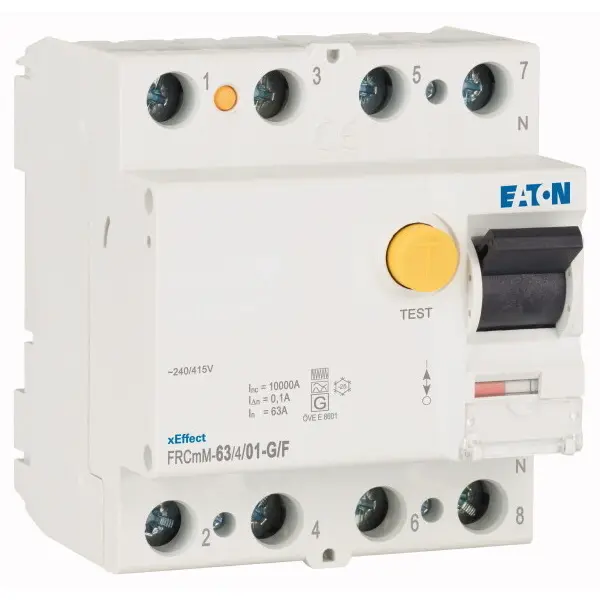

EATON CHRÁNIČ PROUD. FRCMM-63/4/01-G/F TYP G/F 10KA 187416

Proudový chránič Eaton FRCMM-63/4/01-G/F je určen pro ochranu elektrických instalací v prů... Zobrazit více

Výrobce: EATON

Kód produktu: 83090955 Zkopírováno

Kód dodavatele: 187416 Zkopírováno

EAN: 4015081824748 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 240 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.1 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton FRCMM-63/4/01-G/F je určen pro ochranu elektrických instalací v průmyslových a náročných komerčních aplikacích.

Proudový chránič Eaton Moeller série xEffect typu FRCmM Type F je čtyřpólové zařízení s jmenovitým proudem 63 A a jmenovitým reziduálním proudem 100 mA. Je navržen jako pulzně proudově citlivý chránič typu F se zpožděním vypnutí 10 ms a je vhodný pro sítě s napětím 240 V AC až 415 V AC při frekvenci 50/60 Hz. Zařízení dosahuje zkratové odolnosti 10 kA při použití záložní pojistky a je určeno pro montáž na DIN lištu. Proudový chránič splňuje požadavky norem IEC/EN 62423 a IEC/EN 61008 a je konstruován pro dlouhou mechanickou i elektrickou životnost.

Klíčové vlastnosti

  • Čtyřpólový proudový chránič typu F
  • Jmenovitý proud 63 A a reziduální proud 100 mA
  • Zpožděná doba vypnutí 10 ms
  • Pulzně proudově citlivé provedení
  • Zkratová odolnost 10 kA se záložní pojistkou
  • Montáž na DIN lištu, šířka 4 moduly
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 240 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.1 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu Ostatní
Selektivní typ Ne
Typ s krátkodobým zpožděním Ano
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 3 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50/60 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 70.5 mm
Stupeň znečištění 2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
