EATON CHRÁNIČ PROUD FRCMM-63/4/03-S IN=63A 5KA IDN=0,3A TYP S 170327

EATON FRCMM-63/4/03-S PRŮMYSLOVÝ PROUDOVÝ CHRÁNIČ 63A, 4P, 300mA, TYP S (SELECTIVNÍ) 17032... Zobrazit více

Výrobce: EATON

Kód produktu: 82396793 Zkopírováno

Kód dodavatele: 170327 Zkopírováno

EAN: 4015081668236 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 415 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON FRCMM-63/4/03-S PRŮMYSLOVÝ PROUDOVÝ CHRÁNIČ 63A, 4P, 300mA, TYP S (SELECTIVNÍ) 170327

Proudový chránič EATON FRCMM-63/4/03-S z profesionální řady Moeller xEffect je čtyřpólové zařízení určené pro selektivní ochranu obvodů před únikem proudu. Nabízí jmenovitý proud 63 A, vybavovací proud 300 mA a typ S (selektivní), který zajišťuje zpožděné vypnutí pro koordinaci s dalšími chrániči v systému. Přístroj je citlivý na střídavý reziduální proud (typ AC) a je vhodný pro použití v průmyslových i komerčních instalacích. Díky konstrukci s dvojitými svorkami umožňuje snadné zapojení vodičů 1,5-35 mm? a montáž na DIN lištu 35 mm. Chránič poskytuje krytí IP20 (samostatně) nebo IP40 při instalaci do rozvaděče a splňuje požadavky norem IEC/EN 61008 a EN 45545-2.

Klíčové vlastnosti

  • Proudový chránič EATON Moeller xEffect - typ S (selektivní)
  • 4pólové provedení, jmenovitý proud 63 A
  • Citlivost 300 mA (typ AC - střídavý proud)
  • Selektivní vypínání se zpožděním 40 ms
  • Vypínací schopnost 10 kA (s pojistkou gG/gL 63 A)
  • Jmenovité napětí 240/415 V AC, izolační napětí 440 V
  • Impulsní odolnost 4 kV, odolnost proti přepětí 5 kA (8/20 ?s)
  • Mechanická životnost 20 000 sepnutí, elektrická 4 000
  • Stupeň krytí IP20 / IP40 v rozvaděči
  • Montáž na DIN lištu 35 mm, šířka 4 moduly
  • Splňuje normy IEC/EN 61008, EN 45545-2, IEC 61373, RoHS
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 415 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu AC
Selektivní typ Ano
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 5 kA
Kmitočet 50/60 Hz
Možnost vybavení doplňkovými zařízeními Ano
S aretačním zařízením Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4

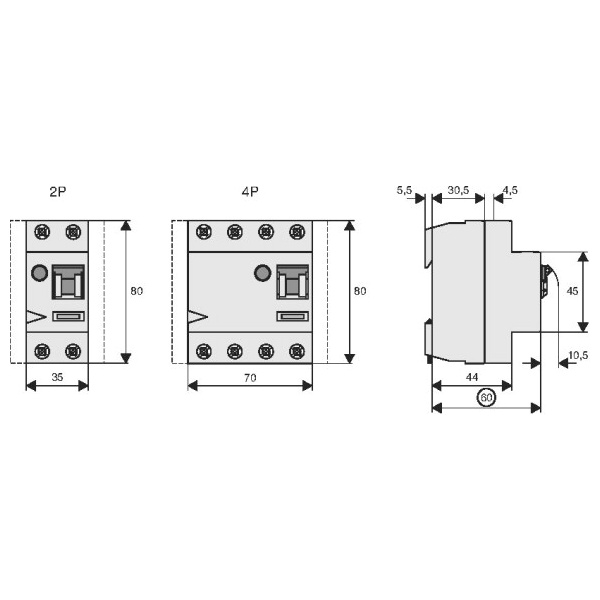

Montážní hloubka 70.5 mm
Stupeň znečištění 2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
