EATON CHRÁNIČ PROUD. PF6-25/2/03-A TYP A 6KA 112923

Proudový chránič Eaton Moeller xPole PF6/7 (PF6-25/2/03-A) je určen pro ochranu osob i ins... Zobrazit více

Výrobce: EATON

Kód produktu: 82888897 Zkopírováno

Kód dodavatele: 112923 Zkopírováno

EAN: 4015081124619 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 230 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

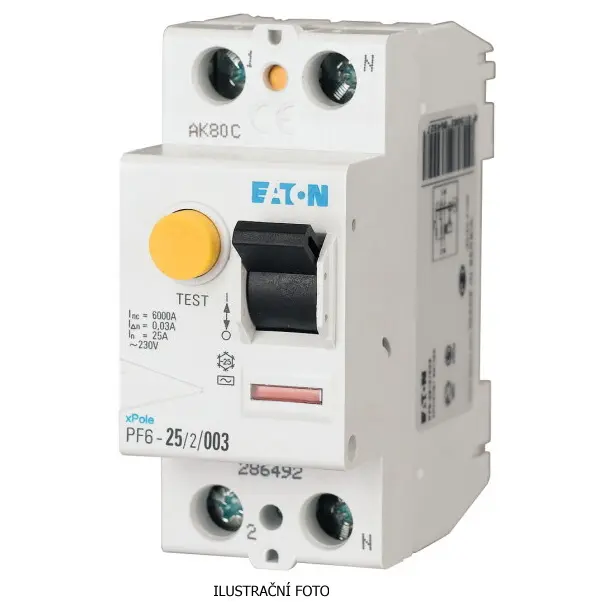

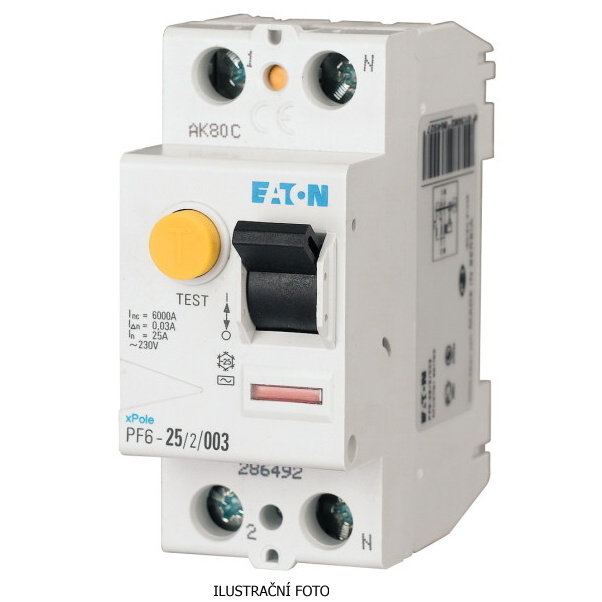

Proudový chránič Eaton Moeller xPole PF6/7 (PF6-25/2/03-A) je určen pro ochranu osob i instalací v bytových a komerčních aplikacích.

Proudový chránič Eaton Moeller xPole PF6/7 (PF6-25/2/03-A) je určen pro ochranu osob i instalací v bytových a komerčních aplikacích. Dvoupólové provedení s jmenovitým proudem 25 A a citlivostí 300 mA typu A (pulzně proudově citlivý) spolehlivě reaguje na reziduální proudy v AC obvodech do 230 V / 50 Hz. Přístroj je bez časového zpoždění, má jmenovitou zkratovou odolnost 6 kA a je určen pro rychlou montáž na DIN lištu IEC/EN 60715. Kompaktní rozměry 76 x 80 x 35 mm a krytí IP20 z něj dělají vhodnou volbu pro standardní rozvaděče.

Klíčové vlastnosti

  • Proudový chránič Eaton Moeller xPole PF6/7, model PF6-25/2/03-A
  • Dvoupólové provedení
  • Jmenovitý proud 25 A
  • Jmenovitý poruchový proud 300 mA
  • Typ A - pulzně proudově citlivý
  • Pro napětí 230 V AC, 50 Hz
  • Bez časového zpoždění (non-delayed)
  • Zkratová odolnost 6 kA
  • Montáž na DIN lištu, rychlé uchycení
  • Krytí IP20 (IP40 se suitable enclosure)
  • Rozměry 76 x 80 x 35 mm, hmotnost 0,22 kg
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 230 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 6 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 55 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
