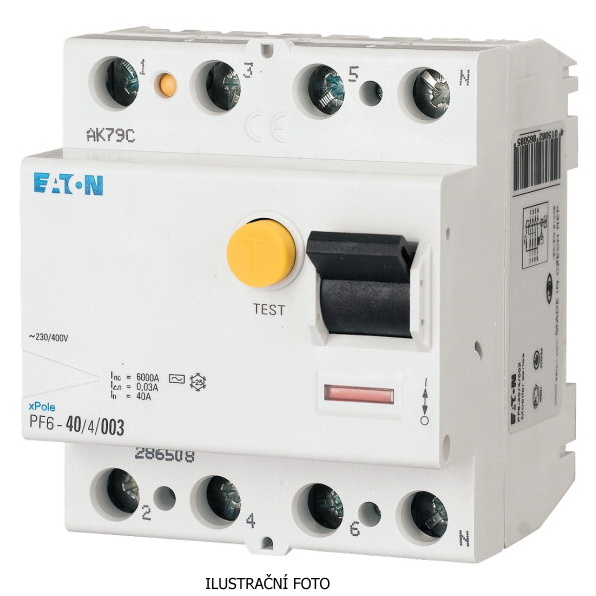

EATON CHRÁNIČ PROUD. PF6-63/4/03-A TYP A 6KA 112938

Proudový chránič Eaton Moeller xPole PF6/7 je určen pro reziduální ochranu v bytových i ko... Zobrazit více

Výrobce: EATON

Kód produktu: 82888924 Zkopírováno

Kód dodavatele: 112938 Zkopírováno

EAN: 4015081124763 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič Eaton Moeller xPole PF6/7 je určen pro reziduální ochranu v bytových i komerčních instalacích.

Proudový chránič Eaton Moeller xPole PF6/7 je určen pro reziduální ochranu v bytových i komerčních instalacích. Čtyřpólové provedení s jmenovitým proudem 63 A a citlivostí 300 mA typu A spolehlivě reaguje na pulzně proudové poruchy v AC obvodech do 230/400 V. Přístroj je bez časového zpoždění, má jmenovitou zkratovou odolnost 6 kA a je navržen pro rychlou montáž na DIN lištu. Díky krytí IP20 a kompaktním rozměrům 76 x 80 x 70 mm je vhodný pro standardní rozvaděče.

Klíčové vlastnosti

  • Proudový chránič (RCCB) Eaton Moeller xPole PF6/7
  • Model PF6-63/4/03-A, katalogové číslo 112938
  • Čtyřpólové provedení
  • Jmenovitý proud 63 A
  • Jmenovitý poruchový proud 300 mA
  • Typ A - pulzně proudově citlivý
  • Bez časového zpoždění (non-delayed)
  • Pro napětí 230 V AC / 400 V AC, 50 Hz
  • Jmenovitá zkratová odolnost 6 kA
  • Montáž na DIN lištu IEC/EN 60715, rychlé uchycení
  • Krytí IP20 (IP40 ve vhodném krytu)
  • Rozměry 76 x 80 x 70 mm, hmotnost 0,32 kg
  • Shoda s RoHS, certifikace IEC/EN 61008
  • EAN 4015081124763
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 6 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
