EATON CHRÁNIČ PROUD. PF7-63/4/01-A TYP A 4P 263615

Proudový chránič Eaton xPole PF7-63/4/01-A-DE je určen pro ochranu osob a elektrických ins... Zobrazit více

Výrobce: EATON

Kód produktu: 83463738 Zkopírováno

Kód dodavatele: 263615 Zkopírováno

EAN: 4015082636159 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.1 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

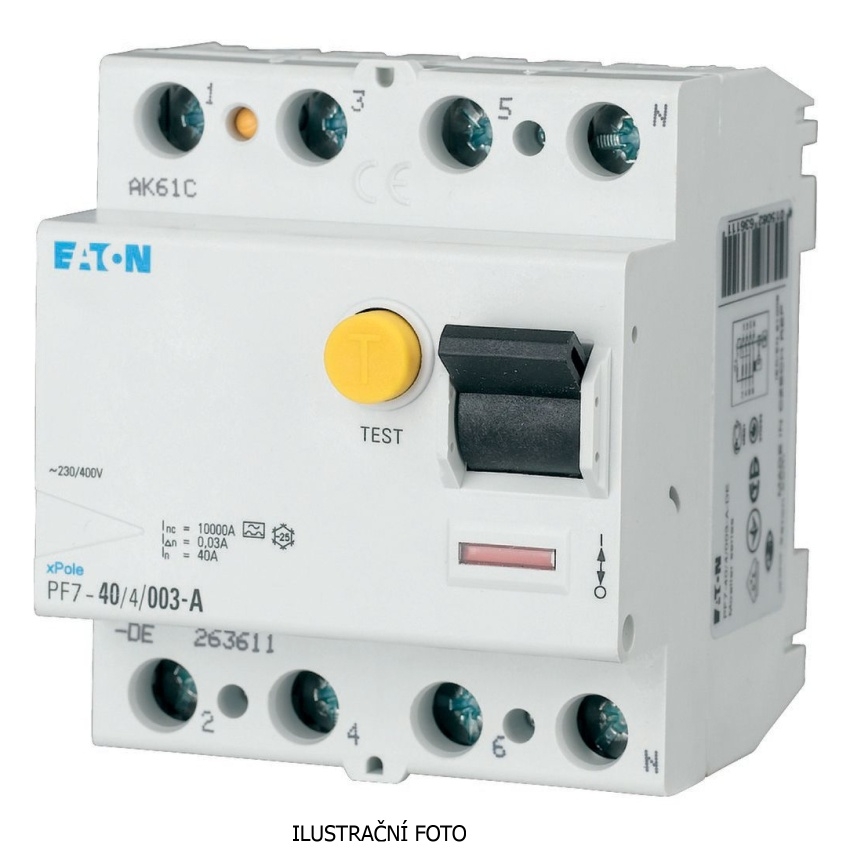

Proudový chránič Eaton xPole PF7-63/4/01-A-DE je určen pro ochranu osob a elektrických instalací v bytových i komerčních aplikacích.

Tento čtyřpólový proudový chránič Eaton xPole typu PF7 je navržen pro jmenovitý proud 63 A a reziduální proud 100 mA s okamžitým vybavením bez zpoždění. Jedná se o pulzně proudově citlivé provedení typu A, vhodné pro střídavé i pulzující stejnosměrné poruchové proudy. Chránič je určen pro provozní napětí 230/400 V AC, montáž na DIN lištu a splňuje požadavky normy IEC/EN 61008. Konstrukce umožňuje bezpečné připojení vodičů a použití v rozvaděčích pro rezidenční i komerční prostředí.

Klíčové vlastnosti

  • Čtyřpólový proudový chránič typu A
  • Jmenovitý proud 63 A
  • Reziduální proud 100 mA, okamžité vybavení
  • Provozní napětí 230/400 V AC
  • Montáž na DIN lištu
  • Vhodný pro bytové a komerční instalace
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.1 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
