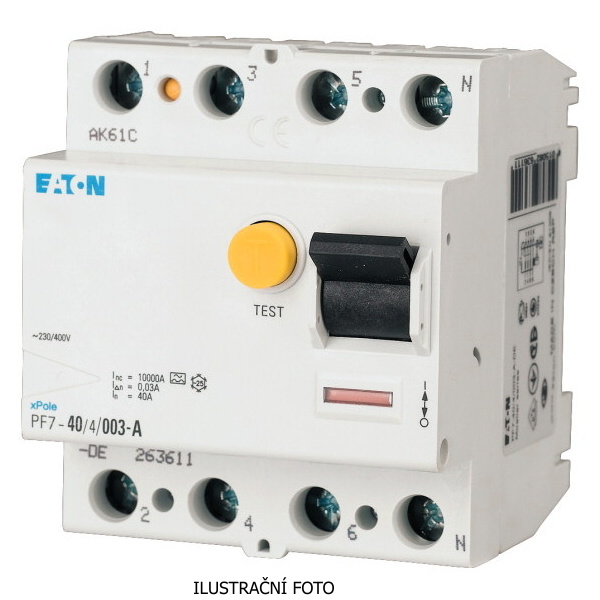

EATON CHRÁNIČ PROUDOVÝ PF7-100/4/0.03-R 102935

Eaton PF7-100/4/003-R proudový chránič, 4p, 100 A, 30 mA, typ R, 10 kA Proudový chránič ... Zobrazit více

Výrobce: EATON

Kód produktu: 81261097 Zkopírováno

Kód dodavatele: 102935 Zkopírováno

EAN: 4015081027804 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.03 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton PF7-100/4/003-R proudový chránič, 4p, 100 A, 30 mA, typ R, 10 kA

Proudový chránič Eaton PF7-100/4/003-R z řady Moeller xPole je navržen pro ochranu osob a zařízení před úrazem elektrickým proudem a požárem způsobeným unikajícím proudem. Nabízí čtyřpólové provedení s jmenovitým proudem 100 A a citlivostí 30 mA. Tento typ R je odolný proti rázovým proudům až do 3 kA a je vhodný pro aplikace v oblasti rentgenových přístrojů. Díky krátkodobé časové prodlevě a vysoké vypínací schopnosti 10 kA zajišťuje spolehlivou a bezpečnou ochranu v průmyslových a komerčních instalacích.

Klíčové vlastnosti

  • Čtyřpólový proudový chránič pro radiologické aplikace
  • Jmenovitý proud 100 A
  • Citlivost 30 mA
  • Vypínací schopnost 10 kA
  • Odolnost proti rázovým proudům do 3 kA
  • Provozní napětí 230/400 V AC
  • Typ R - pulsní proudově citlivý, se zpožděným vybavením
  • Montáž na DIN lištu, šířka 4 moduly
  • Krytí IP20, s vhodným krytem až IP40
  • Životnost až 20 000 mechanických operací
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.03 mA
Typ svodového proudu A
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ano
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
