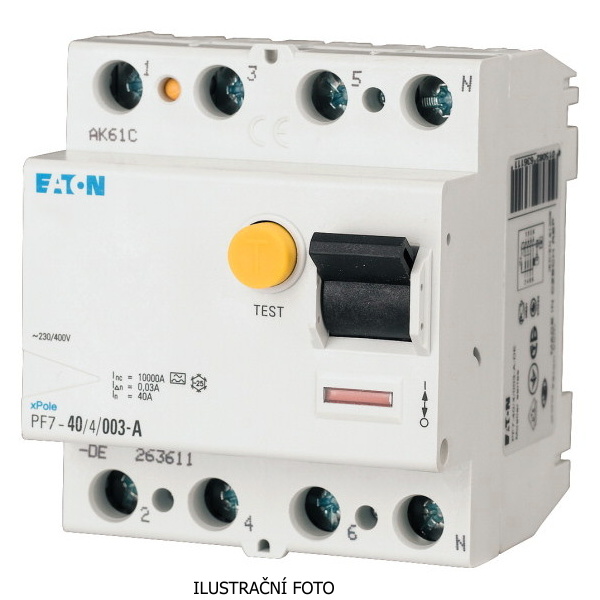

EATON CHRÁNIČ PROUDOVÝ PF7-100/4/03-A 102931

Proudový chránič PF7. Typ A – citlivost na střídavý i pulzující stejnosměrný reziduální pr... Zobrazit více

Výrobce: EATON

Kód produktu: 81261384 Zkopírováno

Kód dodavatele: 102931 Zkopírováno

EAN: 4015081027767 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Proudový chránič PF7. Typ A – citlivost na střídavý i pulzující stejnosměrný reziduální proud, bez zpoždění vybavení – odolnost proti rázovému proudu 250 A.

Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn <= 30 mA), pro doplňkovou ochranu při poruše (Idn > 30 mA) nebo pro ochranu majetku před vznikem požáru (Idn <= 300 mA). Jmenovitá podmíněná zkratová odolnost 10 kA. Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Volná svorka při použití propojovací lišty. 4pólový chránič může být použit i jako 2pólový nebo 3pólový. Zkušební tlačítko T musí být aktivováno jednou měsíčně. U přístrojů je nutno zajistit ochranu proti přetížení kontaktů. Průřez připojovaných vodičů 1,5–35 mm2.
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.3 mA
Typ svodového proudu A
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
