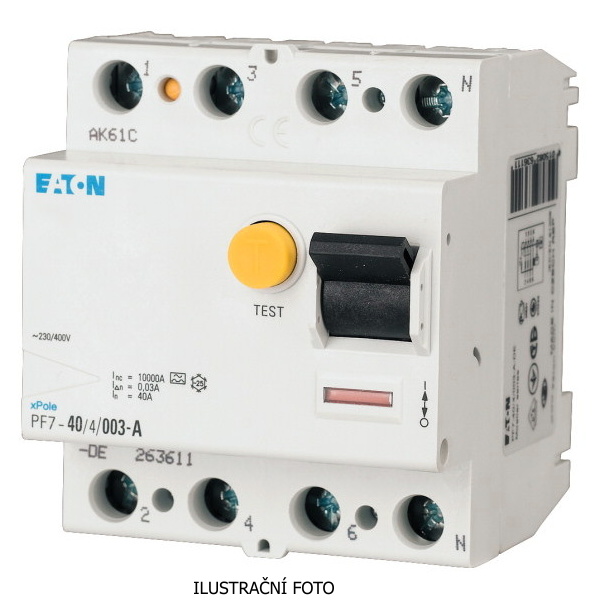

EATON CHRÁNIČ PROUDOVÝ PF7-100/4/05-A 102932

Eaton PF7-100/4/05-A proudový chránič, 4p, 100 A, 500 mA, typ A Proudový chránič Eaton P... Zobrazit více

Výrobce: EATON

Kód produktu: 81748144 Zkopírováno

Kód dodavatele: 102932 Zkopírováno

EAN: 4015081027774 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.5 mA

Na objednání obvykle do 10 dnů

K vyzvednutí na pobočkách obvykle do 10 dnů

Popis Parametry
Eaton PF7-100/4/05-A proudový chránič, 4p, 100 A, 500 mA, typ A

Proudový chránič Eaton PF7-100/4/05-A z řady Moeller xPole je určen pro ochranu osob a zařízení před úrazem elektrickým proudem a poškozením způsobeným unikajícím proudem. Díky čtyřpólovému provedení a jmenovitému proudu 100 A je vhodný pro rezidenční i komerční instalace. Citlivost 500 mA a typ A poskytují spolehlivou ochranu proti pulzním stejnosměrným proudům. Přístroj má krytí IP20, které lze zvýšit na IP40 při použití vhodného krytu. Montáž je snadná díky uchycení na DIN lištu dle normy IEC/EN 60715. Proudový chránič splňuje mezinárodní standardy IEC/EN 61008 a nabízí dlouhou mechanickou i elektrickou životnost.

Klíčové vlastnosti

  • Čtyřpólový proudový chránič s jmenovitým proudem 100 A
  • Citlivost na unikající proud 500 mA
  • Typ A - citlivý na pulzní stejnosměrné proudy
  • Provozní napětí 230/400 V AC
  • Rychlá montáž na DIN lištu (IEC/EN 60715)
  • Krytí IP20, s vhodným krytem až IP40
  • Maximální zkratová odolnost 10 kA
  • Životnost: 20 000 mechanických a 4 000 elektrických operací
  • Šířka 4 moduly (70 mm)
  • Rozměry: 76 x 80 x 70 mm
  • Hmotnost: 0,32 kg
  • Certifikace: IEC/EN 61008, RoHS shoda
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.5 mA
Typ svodového proudu A
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
