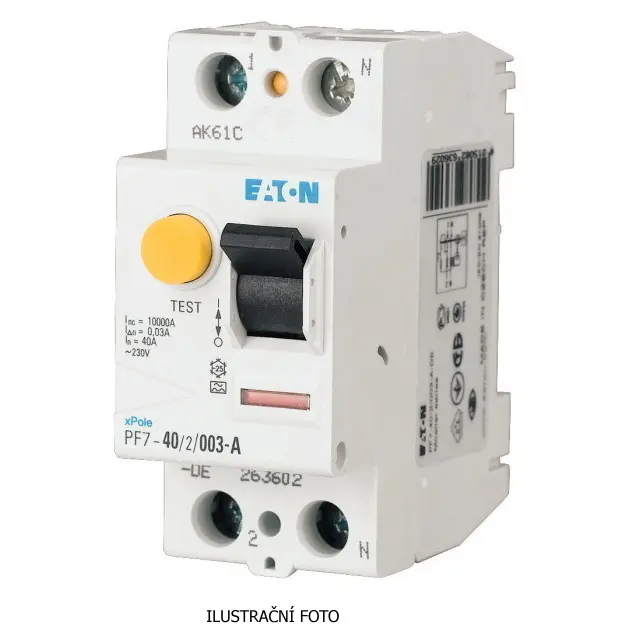

EATON CHRÁNIČ PROUDOVÝ PF7-63/2/03-A 263607

Eaton PF7-63/2/03-A-DE proudový chránič, 2p, 63 A, 300 mA, typ A Proudový chránič Eaton ... Zobrazit více

Výrobce: EATON

Kód produktu: 81694312 Zkopírováno

Kód dodavatele: 263607 Zkopírováno

EAN: 4015082636074 Zkopírováno

Počet pólů: 2

Jmenovité napětí: 230 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton PF7-63/2/03-A-DE proudový chránič, 2p, 63 A, 300 mA, typ A

Proudový chránič Eaton PF7-63/2/03-A-DE z řady Moeller xPole je určen pro ochranu osob a zařízení před úrazem elektrickým proudem a poškozením způsobeným unikajícím proudem. Díky dvoupólovému provedení a jmenovitému proudu 63 A je vhodný pro rezidenční i komerční instalace. Citlivost 300 mA a typ A zajišťují spolehlivou ochranu proti pulzním stejnosměrným proudům. Přístroj nabízí krytí IP20 (s možností zvýšení na IP40 při použití vhodného krytu) a snadnou montáž na DIN lištu dle normy IEC/EN 60715. Splňuje mezinárodní standardy IEC/EN 61008 a je kompatibilní s dalšími prvky systému xPole.

Klíčové vlastnosti

  • Dvoupólový proudový chránič s jmenovitým proudem 63 A
  • Citlivost na unikající proud 300 mA
  • Typ A - citlivý na pulzní stejnosměrné proudy
  • Provozní napětí 230 V AC
  • Montáž na DIN lištu (IEC/EN 60715)
  • Krytí IP20, s vhodným krytem až IP40
  • Životnost: 20 000 mechanických a 4 000 elektrických operací
  • Šířka 2 moduly (35 mm)
  • Rozměry: 76 x 80 x 35 mm
  • Hmotnost: 0,22 kg
  • Certifikace IEC/EN 61008, RoHS shoda
Název parametru Hodnota
Počet pólů 2
Jmenovité napětí 230 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Typ svodového proudu A
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
RAL (podobné) 7035
