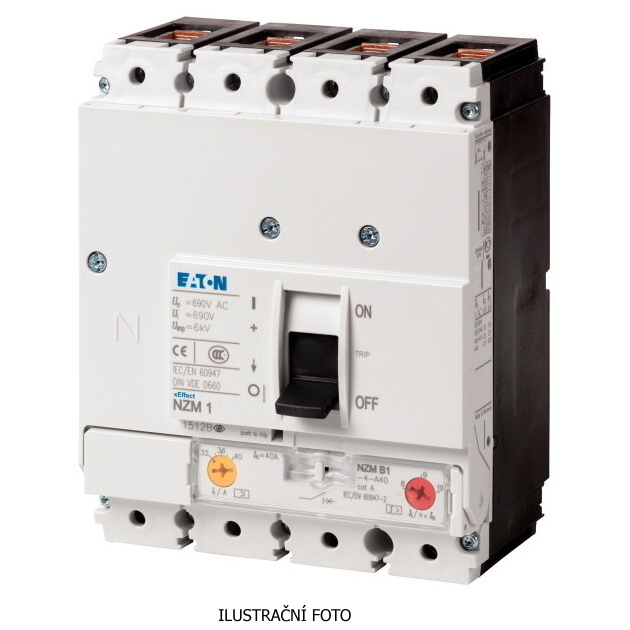

EATON JISTIČ 4P NZMC1-4-A125, 271418

Termomagnetický jistič Eaton NZMC1-4-A125 v litém pouzdře, 4pólový, 125 A, pro jištění sys... Zobrazit více

Výrobce: EATON

Kód produktu: 82979477 Zkopírováno

Kód dodavatele: 271418 Zkopírováno

EAN: 4015082714185 Zkopírováno

Jmenovitý trvalý proud Iu: 125 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Typ konstrukce přístroje: Montážní přístroj

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Termomagnetický jistič Eaton NZMC1-4-A125 v litém pouzdře, 4pólový, 125 A, pro jištění systémů a kabelů do 690 V AC.

Termomagnetický jistič Eaton NZMC1-4-A125 je určen pro ochranu systémů a kabelů v sítích s napětím až 690 V AC. Čtyřpólové provedení rámové velikosti NZM1 nabízí jmenovitý proud 125 A s nastavitelným rozsahem nadproudové spouště Ir 100-125 A a okamžitou zkratovou spouští 750-1250 A. Vysoká zkratová vypínací schopnost až 36 kA při 400/415 V AC a kompaktní rozměry umožňují spolehlivé a prostorově úsporné začlenění do rozváděčů nízkého napětí.

Klíčové vlastnosti

  • Termomagnetický jistič Eaton NZMC1-4-A125 v litém pouzdře
  • 4pólové provedení, rámová velikost NZM1, jmenovitý proud 125 A
  • Nastavitelný proud přetížení Ir 100-125 A a zkratová spoušť 750-1250 A
  • Pro sítě až 690 V AC, zkratová vypínací schopnost až 36 kA (400/415 V AC)
  • Možnost pevné vestavby i volitelné montáže na DIN lištu
Název parametru Hodnota
Jmenovitý trvalý proud Iu 125 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 26.7 W
Rozsah nastavení spouště na přetížení 100 - 125 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
