EATON JISTIČ BZMN3-A320 3P ICU=50KA IN=320A ŠROUBOVÉ SVORKY 158273

EATON JISTIČ VÝKONOVÝ BZMN3-A320 3P 320A 50KA TMF (158273) Výkonový jistič Eaton BZMN3-A... Zobrazit více

Výrobce: EATON

Kód produktu: 82698253 Zkopírováno

Kód dodavatele: 158273 Zkopírováno

EAN: 4015081548514 Zkopírováno

Jmenovitý trvalý proud Iu: 320 A

Jmenovité napětí: 415 - 415 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 0 - 0 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

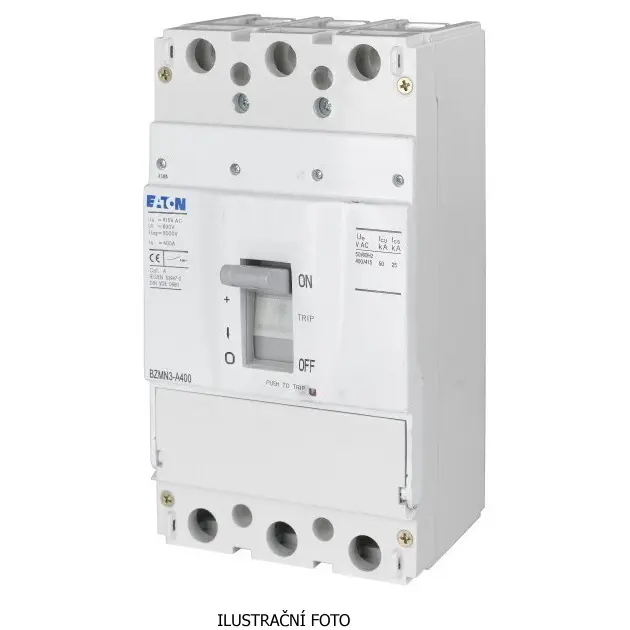

EATON JISTIČ VÝKONOVÝ BZMN3-A320 3P 320A 50KA TMF (158273)

Výkonový jistič Eaton BZMN3-A320 z řady Moeller BZM je třípólové zařízení určené pro ochranu a spínání elektrických obvodů ve středně silových a průmyslových instalacích. Nabízí jmenovitý proud 320 A a vysokou vypínací schopnost 50 kA při napětí 400 V AC. Jistič je vybaven tepelně-magnetickou spouští (TMF), která zajišťuje přesnou ochranu proti přetížení i zkratovým proudům. Robustní konstrukce zaručuje dlouhou životnost a spolehlivý provoz i v náročných podmínkách. Díky kompaktním rozměrům je vhodný pro použití v rozváděčích a rozvodných systémech s omezeným prostorem.

Klíčové vlastnosti

  • Řada: Eaton Moeller BZM
  • Typ: BZMN3-A320
  • Počet pólů: 3
  • Jmenovitý proud: 320 A
  • Vypínací schopnost: 50 kA (400 V AC)
  • Typ spouště: tepelně-magnetická (TMF)
  • Jmenovité napětí: 415 V AC
  • Rozměry (VxŠxH): 255 x 149 x 140 mm
  • Hmotnost: 6,34 kg
  • Typ montáže: pevná instalace
  • Určeno pro: AC obvody
  • Materiál těla: vysoce odolný plast
  • Původ: Čína
  • Certifikace: IEC/EN 60947-2, RoHS conform
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 415 - 415 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 2600 - 3800 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 415 - 415 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 2600 - 3800 A
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ne
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
