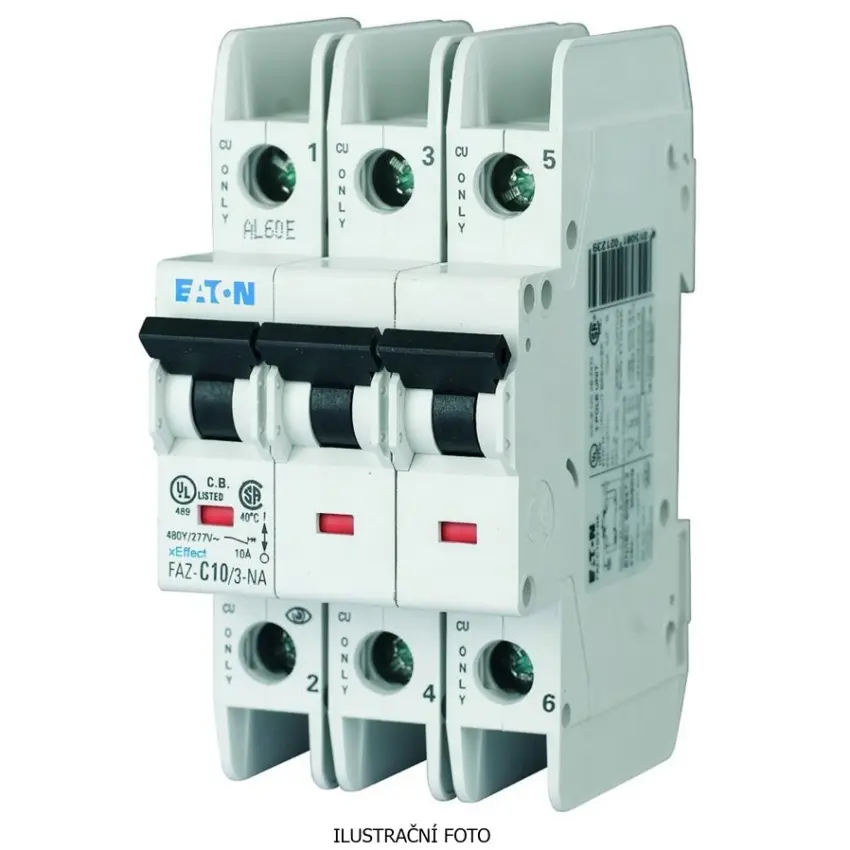

EATON JISTIČ FAZ-B1/3-NA 15KA 132712

Třípólový jistič Eaton FAZ-B1/3-NA je určen pro ochranu napájecích a odbočných obvodů v ro... Zobrazit více

Výrobce: EATON

Kód produktu: 83196432 Zkopírováno

Kód dodavatele: 132712 Zkopírováno

EAN: 4015081296613 Zkopírováno

Montážní hloubka: 70.5 mm

Vypínací charakteristika: B

Počet pólů (celkem): 3

Počet jištěných pólů: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový jistič Eaton FAZ-B1/3-NA je určen pro ochranu napájecích a odbočných obvodů v rozváděčích, zejména v aplikacích určených pro severoamerický trh. Nabízí kompaktní provedení, přesnou vypínací charakteristiku a širokou škálu mezinárodních certifikací.

Miniaturní jistič :contentReference[oaicite:0]{index=0} FAZ-B1/3-NA s jmenovitým proudem 1 A je navržen jako třípólové provedení pro střídavé napětí až 480Y/277 V podle UL a 440 V dle IEC/EN 60947-2. Vypínací charakteristika B umožňuje spolehlivou ochranu proti přetížení a zkratu v citlivých obvodech. Přístroj dosahuje vypínací schopnosti 10 kA podle UL 489 a 15 kA podle IEC, přičemž je určen pro montáž na DIN lištu IEC/EN 60715. Konstrukce splňuje požadavky RoHS a je certifikována dle norem UL, CSA, IEC a CE.

Klíčové vlastnosti

  • Třípólový miniaturní jistič s jmenovitým proudem 1 A
  • Vypínací charakteristika B
  • Jmenovité napětí až 480Y/277 V (UL) / 440 V (IEC)
  • Vypínací schopnost 10 kA (UL 489) a 15 kA (IEC/EN 60947-2)
  • Montáž na DIN lištu IEC/EN 60715
  • Šířka 3 moduly (53,1 mm)
  • Určeno pro rozváděče s certifikací UL pro Severní Ameriku
Název parametru Hodnota
Montážní hloubka 70.5 mm
Vypínací charakteristika B
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 1 A
Jmenovité napětí 415 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 0 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 0 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 15 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Třída omezení energie 3
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 3
Krytí (IP) IP20
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
Ztrátový výkon 3.6 W
Kmitočet 50 - 60 Hz
Teplota okolí během provozu -25 - 75 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
