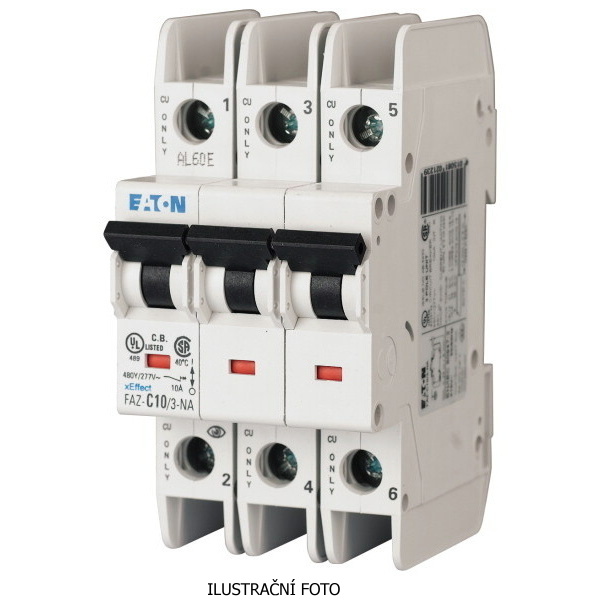

EATON JISTIČ FAZ-B25/3-NA 15KA 132726

EATON JISTIČ FAZ-B25/3-NA 132726 Třípólový jistič Eaton FAZ-B25/3-NA s vypínací charakteri... Zobrazit více

Výrobce: EATON

Kód produktu: 81789376 Zkopírováno

Kód dodavatele: 132726 Zkopírováno

EAN: 4015081296750 Zkopírováno

Vypínací charakteristika: B

Počet pólů (celkem): 3

Počet jištěných pólů: 3

Jmenovitý proud: 25 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON JISTIČ FAZ-B25/3-NA 132726 Třípólový jistič Eaton FAZ-B25/3-NA s vypínací charakteristikou B, jmenovitým proudem 25 A a vypínací schopností 14 kA (UL489), určený pro export na trh Severní Ameriky.

Jistič Eaton FAZ-B25/3-NA je vysoce spolehlivé zařízení určené pro ochranu napájecích a odbočných obvodů v průmyslových i komerčních instalacích. Nabízí třípólové provedení s vypínací charakteristikou B a jmenovitým proudem 25 A. Tento model je certifikován dle norem UL 489 a CSA, což jej činí ideálním pro použití na severoamerickém trhu. Díky montáži na DIN lištu 35 mm a kompaktním rozměrům je instalace snadná a efektivní. Jistič poskytuje vysokou míru bezpečnosti s krytím IP20 a možností připojení vodičů do průřezu až 25 mm?. Vyznačuje se dlouhou životností až 20 000 spínacích cyklů a rychlou reakcí při zkratu s vypínací schopností 14 kA.

Klíčové vlastnosti

  • Třípólový jistič s charakteristikou B
  • Jmenovitý proud 25 A
  • Vypínací schopnost 14 kA (UL489)
  • Certifikace UL a CSA pro použití v Severní Americe
  • Montáž na DIN lištu 35 mm
  • Krytí IP20 pro bezpečný provoz
  • Maximální průřez připojovaných vodičů 25 mm?
  • Dlouhá životnost až 20 000 spínacích cyklů
Název parametru Hodnota
Vypínací charakteristika B
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 25 A
Jmenovité napětí 415 V
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 15 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Druh napětí AC
Třída omezení energie 3
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Šířka v modulárních jednotkách 3
Montážní hloubka 70.5 mm
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 0 kA
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 0 kA
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
Ztrátový výkon 8.4 W
Kmitočet 50 - 60 Hz
Teplota okolí během provozu -25 - 75 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
