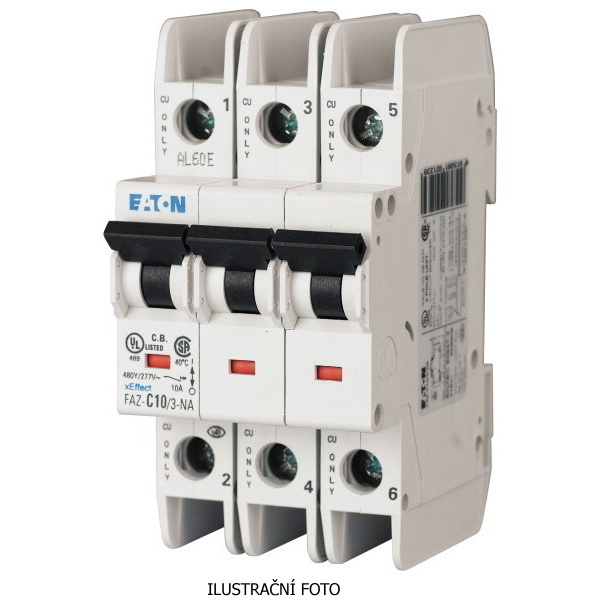

EATON JISTIČ FAZ-C2/3-NA 15KA 102240

EATON FAZ-C2/3-NA JISTIČ 3P, 2A, CHAR. C, UL/CSA, 277/480V AC 102240 Jistič EATON FAZ-C2... Zobrazit více

Výrobce: EATON

Kód produktu: 82382765 Zkopírováno

Kód dodavatele: 102240 Zkopírováno

EAN: 4015081021161 Zkopírováno

Vypínací charakteristika: C

Počet pólů (celkem): 3

Počet jištěných pólů: 3

Jmenovitý proud: 2 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON FAZ-C2/3-NA JISTIČ 3P, 2A, CHAR. C, UL/CSA, 277/480V AC 102240

Jistič EATON FAZ-C2/3-NA z řady Moeller xEffect je třípólový modulární jistič určený pro exportní aplikace v Severní Americe. Disponuje jmenovitým proudem 2 A a charakteristikou vypínání typu C, která zajišťuje optimální ochranu obvodů s mírně indukční zátěží. Přístroj je certifikován dle norem UL 489 a CSA C22.2, a splňuje také evropské normy IEC/EN 60947-2, což umožňuje jeho univerzální použití. Jistič dosahuje vypínací schopnosti až 10 kA (UL) a je určen pro montáž na DIN lištu. Je ideální pro ochranu napájecích a odbočných obvodů v průmyslových a komerčních instalacích.

Klíčové vlastnosti

  • Třípólový jistič EATON FAZ-NA s charakteristikou C
  • Jmenovitý proud 2 A
  • Napětí 277/480 V AC
  • Vypínací schopnost 10 kA (UL 489)
  • Certifikace UL, CSA, CE a IEC/EN 60947-2
  • Určen pro severoamerický trh (UL-listed, CSA certified)
  • Montáž na DIN lištu podle IEC/EN 60715
  • Možnost doplnění o příslušenství
  • Stupeň krytí IP20 / IP40 při montáži v rozváděči
  • Životnost až 20 000 spínacích cyklů
Název parametru Hodnota
Vypínací charakteristika C
Počet pólů (celkem) 3
Počet jištěných pólů 3
Jmenovitý proud 2 A
Jmenovité napětí 415 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 0 kA
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 0 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 15 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Druh napětí AC
Třída omezení energie 3
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 3
Montážní hloubka 70.5 mm
Krytí (IP) IP20
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
Ztrátový výkon 4.2 W
Kmitočet 50 - 60 Hz
Teplota okolí během provozu -25 - 75 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
