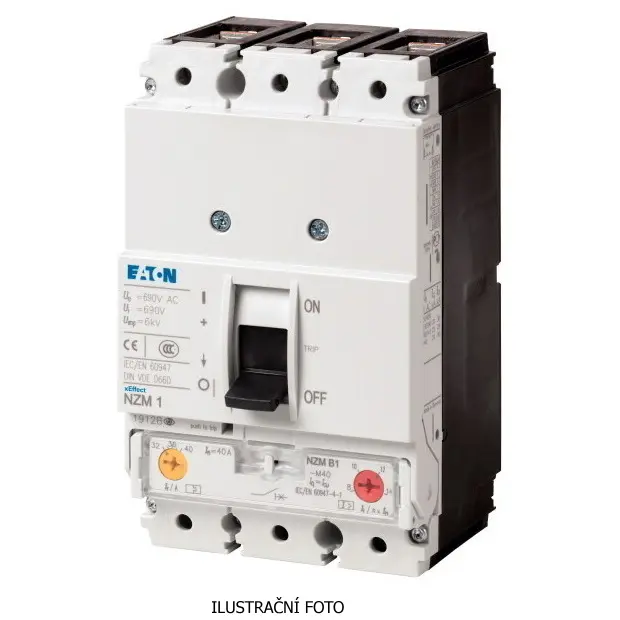

EATON JISTIČ NZMC1-M100 271402

EATON JISTIČ NZMC1-M100 - 3P 100A 690V 22,5KA (271402) Výkonový jistič Eaton NZMC1-M100 ... Zobrazit více

Výrobce: EATON

Kód produktu: 82788115 Zkopírováno

Kód dodavatele: 271402 Zkopírováno

EAN: 4015082714024 Zkopírováno

Rozsah nastavení spouště na přetížení: 80 - 100 A

Nastavitelný rozsah nezpožděné zkratové spouště: 800 - 1250 A

S tepelnou ochranou: Ano

Citlivé na výpadek fáze: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON JISTIČ NZMC1-M100 - 3P 100A 690V 22,5KA (271402)

Výkonový jistič Eaton NZMC1-M100 z řady Moeller NZM je třípólový jistič s tepelně-magnetickou spouští určený pro ochranu motorů a vedení v nízkonapěťových rozvodech. Nabízí jmenovitý proud 100 A, napětí až 690 V AC a vypínací schopnost 22,5 kA při 400 V. Díky kompaktní konstrukci, robustnímu provedení a vysoké spolehlivosti je vhodný pro průmyslové aplikace i energetické rozváděče. Jistič zajišťuje přesnou ochranu proti přetížení a zkratům, je odolný vůči rázům a vibracím a splňuje požadavky norem IEC/EN 60947-2 a IEC/EN 60947-4-1.

Klíčové vlastnosti

  • Řada: Eaton Moeller NZM
  • Typ: NZMC1-M100
  • Počet pólů: 3
  • Jmenovitý proud: 100 A
  • Jmenovité napětí: 690 V AC
  • Vypínací schopnost (Icu): 22,5 kA při 400 V AC
  • Vypínací schopnost (Ics): 22,5 kA při 400/415 V AC
  • Jmenovitý provozní výkon: 30 kW (230 V), 55 kW (400 V)
  • Typ spouště: tepelně-magnetická
  • Funkce: ochrana motorů a vedení, citlivost na výpadek fáze
  • Rozsah nastavení nadproudové spouště: 80-100 A
  • Okamžitá spoušť: 800-1250 A
  • Jmenovitá izolační pevnost: 690 V
  • Rázová odolnost: 6 kV
  • Provozní teplota: -25 °C až +70 °C
  • Životnost: 20 000 mechanických / 10 000 elektrických operací
  • Montáž: vestavná, pevná
  • Rozměry (VxŠxH): 145 x 90 x 88 mm
  • Hmotnost: 1,05 kg
  • Stupeň krytí: IP20
  • Materiál: plast s vysokou tepelnou odolností
  • Certifikace: IEC/EN 60947-2, IEC/EN 60947-4-1, CE, RoHS conform
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 80 - 100 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 1250 A
S tepelnou ochranou Ano
Citlivé na výpadek fáze Ano
Spouštěcí technika Termomagnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 100 A
Jmenovitý provozní výkon při AC-3, 230 V 30 kW
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
Ztrátový výkon 23.9 W
Druh el. připojení hlavního proudového obvodu Ostatní
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 22.5 kA
Krytí (IP) IP20
Výška 145 mm
Šířka 90 mm
Hloubka 88 mm
