EATON JISTIČ NZMH1-4-A50 4P OCHR.OBVODŮ ICU=100KA IN=50A 284424

Jistič Eaton Moeller NZMH1-4-A50, 4pólový, 50 A, termomagnetický, rámec 1. Jistič Eaton ... Zobrazit více

Výrobce: EATON

Kód produktu: 82295245 Zkopírováno

Kód dodavatele: 284424 Zkopírováno

EAN: 4015082844240 Zkopírováno

Jmenovitý trvalý proud Iu: 50 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Integrovaná ochrana proti zemnímu zkratu: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

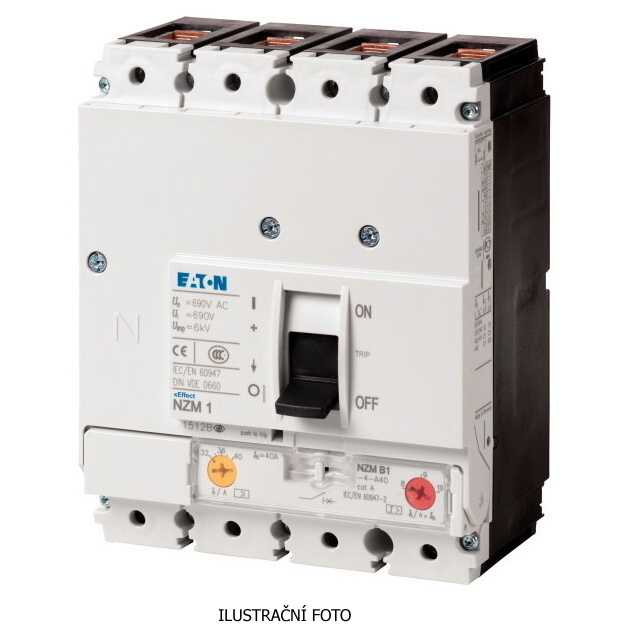

Jistič Eaton Moeller NZMH1-4-A50, 4pólový, 50 A, termomagnetický, rámec 1.

Jistič Eaton Moeller série NZM s katalogovým číslem 284424 je spolehlivý čtyřpólový jistič určený pro ochranu systémů a kabeláže v nízkonapěťových instalacích. Tento model NZMH1-4-A50 s jmenovitým proudem 50 A je vybaven termomagnetickou spouští, která zajišťuje účinnou ochranu proti přetížení i zkratu. Díky vysoké vypínací schopnosti až 100 kA při 230 V a 50 kA při 400 V poskytuje jistič spolehlivé řešení i pro náročné aplikace. Robustní konstrukce zajišťuje dlouhou životnost a splnění mezinárodních norem IEC/EN 60947.

Klíčové vlastnosti

  • Katalogové číslo: 284424
  • Model: NZMH1-4-A50
  • Jmenovitý proud: 50 A
  • Počet pólů: 4
  • Napěťová hodnota: až 690 V
  • Typ spouště: termomagnetická
  • Rámec: NZM1
  • Vypínací schopnost: až 100 kA (230 V) / 50 kA (400 V)
  • Rozměry: výška 145 mm, šířka 120 mm, hloubka 84,5 mm
  • Hmotnost: 1,325 kg
  • Stupeň krytí: IP20 (základní), IP40 s izolačním rámečkem, až IP66 s otočnou rukojetí
  • Životnost: 20 000 mechanických a 10 000 elektrických operací
  • Certifikace: IEC/EN 60947
  • Ovládání: páčková rukojeť
Název parametru Hodnota
Jmenovitý trvalý proud Iu 50 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Typ konstrukce přístroje Montážní přístroj
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 4
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ne
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 13.2 W
Rozsah nastavení spouště na přetížení 40 - 50 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 6 - 10 A
