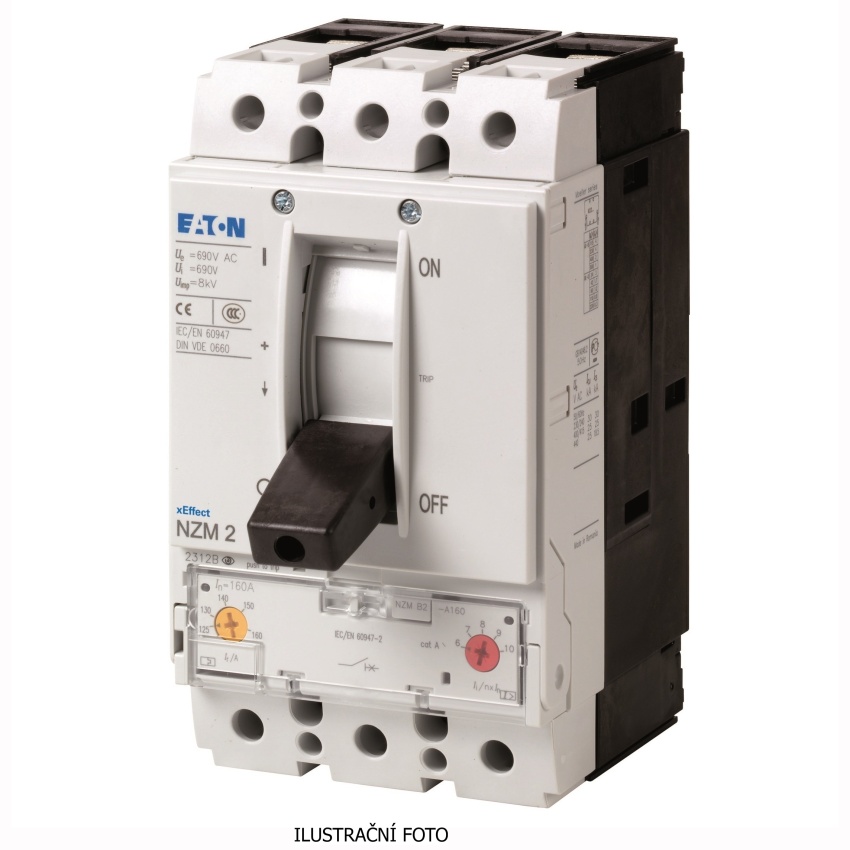

EATON JISTIČ NZMH2-A40-NA 3P 269231

Výkonový jistič Eaton NZMH2-A40-NA je určen pro jištění napájecích a vývodových obvodů v p... Zobrazit více

Výrobce: EATON

Kód produktu: 83094027 Zkopírováno

Kód dodavatele: 269231 Zkopírováno

EAN: 4015082692315 Zkopírováno

Jmenovitý trvalý proud Iu: 40 A

Jmenovité napětí: 690 - 690 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 150 kA

Typ konstrukce přístroje: Montážní přístroj

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový jistič Eaton NZMH2-A40-NA je určen pro jištění napájecích a vývodových obvodů v průmyslových a komerčních instalacích.

Výkonový jistič Eaton Moeller série NZM s označením NZMH2-A40-NA je třípólový termo-magnetický jistič s jmenovitým proudem 40 A. Je navržen pro provozní napětí až do 690 V AC a splňuje požadavky norem IEC/EN 60947-2 i UL/CSA, včetně provedení určeného pro severoamerický trh. Jistič poskytuje ochranu vedení a zařízení proti přetížení a zkratu a umožňuje pevnou montáž nebo vestavnou instalaci do rozvaděče. Konstrukce zajišťuje vysokou mechanickou i elektrickou životnost a je vhodná pro použití v napájecích i podružných obvodech.

Klíčové vlastnosti

  • Třípólový termo-magnetický výkonový jistič
  • Jmenovitý proud 40 A
  • Provozní napětí až 690 V AC
  • Vysoká vypínací schopnost dle IEC/EN 60947-2
  • Vhodný pro jištění napájecích a vývodových obvodů
  • Montáž pevná nebo vestavná do rozvaděče
Název parametru Hodnota
Jmenovitý trvalý proud Iu 40 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 13.4 W
Rozsah nastavení spouště na přetížení 32 - 40 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 320 - 400 A
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 40 A
Jmenovité napětí 690 - 690 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 150 kA
Typ konstrukce přístroje Montážní přístroj
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP20
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 13.4 W
Rozsah nastavení spouště na přetížení 32 - 40 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 320 - 400 A
