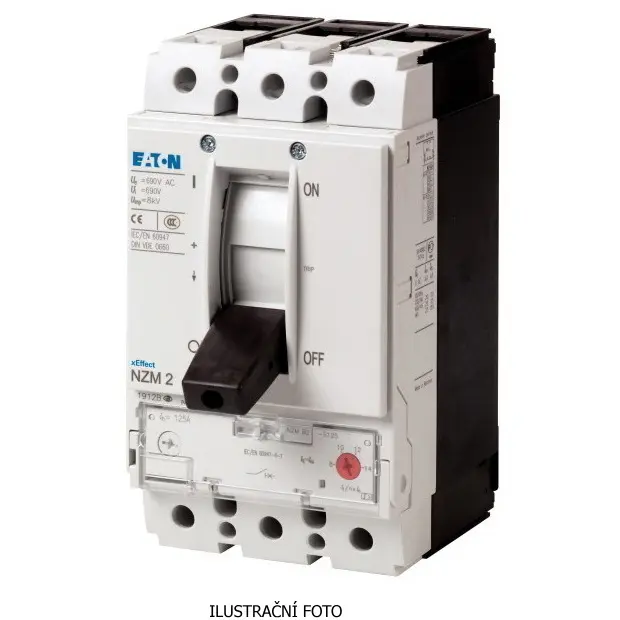

EATON JISTIČ NZMN2-S250-CNA 3P BEZ TEPEL. SPOUŠTĚ NORMA UL 102479

EATON Jistič výkonový 3pólový 250A 690V AC, IP20 Tento třípólový jistič EATON je určen p... Zobrazit více

Výrobce: EATON

Kód produktu: 82791805 Zkopírováno

Kód dodavatele: 102479 Zkopírováno

EAN: 4015081023677 Zkopírováno

Rozsah nastavení spouště na přetížení: 0 - 0 A

Nastavitelný rozsah nezpožděné zkratové spouště: 8 - 10 A

S tepelnou ochranou: Ne

Citlivé na výpadek fáze: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
EATON Jistič výkonový 3pólový 250A 690V AC, IP20

Tento třípólový jistič EATON je určen pro bezpečné spínání a ochranu elektrických obvodů do jmenovitého proudu 250 A a napětí 690 V AC. Díky magnetické vypínací technice poskytuje spolehlivou ochranu proti zkratům i přetížení a dosahuje jmenovité zkratové vypínací schopnosti 35 kA při 400 V AC. Zařízení je konstruováno jako pevně zabudovaný přístroj s krytím IP20 a je vybaveno šroubovým připojením hlavního obvodu. Vyznačuje se nízkými ztrátami výkonu a vysokou účinností při průmyslovém použití.

Klíčové vlastnosti

  • Jmenovitý provozní proud: 250 A
  • Jmenovité napětí: 690 V AC
  • Jmenovitý výkon: 132 kW (AC-3 400 V) / 75 kW (AC-3 230 V)
  • Počet pólů: 3
  • Vypínací schopnost: 35 kA při 400 V AC
  • Typ vypínací techniky: magnetická
  • Typ připojení: šroubové
  • Ovládací prvek: páka vahadla
  • Krytí: IP20
  • Rozměry: 195 x 105 x 149 mm
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 8 - 10 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ne
Spouštěcí technika Magnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 250 A
Jmenovitý provozní výkon při AC-3, 230 V 75 kW
Jmenovitý provozní výkon při AC-3, 400 V 132 kW
Ztrátový výkon 59.4 W
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 35 kA
Krytí (IP) IP20
Výška 195 mm
Šířka 105 mm
Hloubka 149 mm
Všechny parametry
Název parametru Hodnota
Rozsah nastavení spouště na přetížení 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 8 - 10 A
S tepelnou ochranou Ne
Citlivé na výpadek fáze Ne
Spouštěcí technika Magnetické
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 250 A
Jmenovitý provozní výkon při AC-3, 230 V 75 kW
Jmenovitý provozní výkon při AC-3, 400 V 132 kW
Ztrátový výkon 59.4 W
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Sklopná páka
Typ konstrukce přístroje Montážní přístroj
S integrovaným pomocným spínačem Ne
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Jmenovitá vypínací schopnost Icu při 400 V, AC 35 kA
Krytí (IP) IP20
Výška 195 mm
Šířka 105 mm
Hloubka 149 mm
