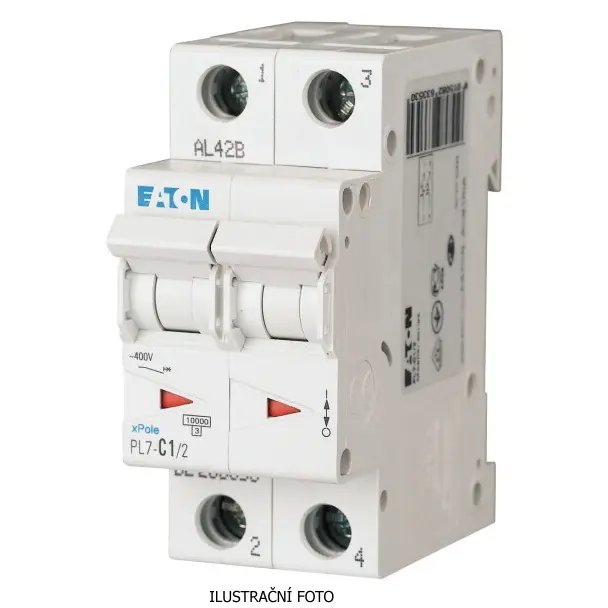

EATON JISTIČ PL7-1/D/2 10KA 1A 108184

Eaton Moeller xPole PL7 jistič PL7-D1/2, dvoupólový, 1 A, charakteristika D, vypínací scho... Zobrazit více

Výrobce: EATON

Kód produktu: 82199010 Zkopírováno

Kód dodavatele: 108184 Zkopírováno

EAN: 4015081078363 Zkopírováno

Vypínací charakteristika: B

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Jmenovitý proud: 1 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Eaton Moeller xPole PL7 jistič PL7-D1/2, dvoupólový, 1 A, charakteristika D, vypínací schopnost 10 kA.

Tento jistič Eaton Moeller xPole série PL7 s katalogovým číslem 108184 je určen pro jištění a ochranu elektrických obvodů v obytných a komerčních instalacích. Má jmenovitý proud 1 A a vypínací charakteristiku typu D, která je vhodná pro spínání obvodů s vyššími nárazovými proudy. Přístroj je dvoupólový a nabízí jmenovité napětí do 400 V AC s vypínací schopností 10 kA dle normy IEC/EN 60898-1. Díky kompaktní konstrukci a šířce dvou modulů zabírá minimum prostoru v rozvodnici. Jeho provozní teplota je v rozsahu od -25 °C do +75 °C a poskytuje spolehlivou ochranu v různých podmínkách. Jistič je vybaven šroubovými svorkami pro vodiče do průřezu 25 mm? a splňuje směrnici RoHS.

Klíčové vlastnosti

  • Katalogové číslo: 108184
  • Model: PL7-D1/2
  • Typ: modulární jistič (MCB), dvoupólový
  • Jmenovitý proud: 1 A
  • Charakteristika: D
  • Jmenovité napětí: až 400 V AC
  • Jmenovitá vypínací schopnost: 10 kA (IEC/EN 60898-1)
  • Počet modulů: 2
  • Rozsah provozní teploty: -25 °C až +75 °C
  • Rozměry: 85 x 73 x 35,4 mm
  • Hmotnost: 0,24 kg
  • Připojení: vodiče 1-25 mm?
  • Izolační napětí Ui: 440 V
  • Impulsní odolnost Uimp: 4 kV
  • Krytí: IP20
  • Soulad s normami IEC/EN 60898-1, RoHS
Název parametru Hodnota
Vypínací charakteristika B
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovitý proud 1 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 0 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 0 kA
Druh napětí AC
Kmitočet 50 - 60 Hz
Třída omezení energie 3
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Montážní hloubka 70.5 mm
Krytí (IP) IP20
Teplota okolí během provozu -25 - 75 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
Ztrátový výkon 1.6 W
