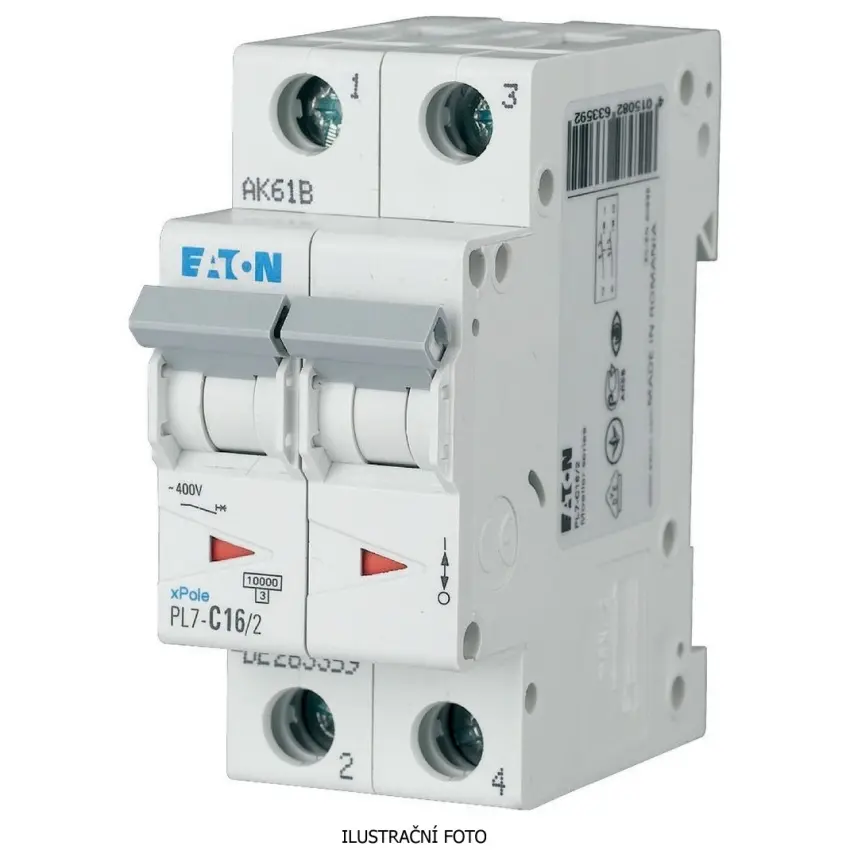

EATON JISTIČ PL7-3/D/2 10KA 108185

Dvoupólový jistič Eaton PL7-D3/2 je určen pro ochranu elektrických obvodů v rezidenčních a... Zobrazit více

Výrobce: EATON

Kód produktu: 83199821 Zkopírováno

Kód dodavatele: 108185 Zkopírováno

EAN: 4015081078370 Zkopírováno

Montážní hloubka: 70.5 mm

Vypínací charakteristika: B

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Dvoupólový jistič Eaton PL7-D3/2 je určen pro ochranu elektrických obvodů v rezidenčních a komerčních instalacích. Nabízí spolehlivou ochranu při vyšších zapínacích proudech a kompaktní provedení pro montáž do rozváděčů.

Miniaturní jistič :contentReference[oaicite:0]{index=0} řady xPole s označením PL7-D3/2 je navržen jako dvoupólové zařízení s jmenovitým proudem 3 A. Vypínací charakteristika D umožňuje použití v obvodech s vyššími náběhovými proudy, přičemž jistič pracuje při jmenovitém provozním napětí až 400 V AC. Jmenovitá vypínací schopnost dle IEC/EN 60898-1 dosahuje 10 kA. Přístroj je určen pro montáž na DIN lištu, splňuje požadavky RoHS a je vhodný pro použití v běžných rozváděčových systémech.

Klíčové vlastnosti

  • Dvoupólový miniaturní jistič
  • Jmenovitý proud 3 A
  • Vypínací charakteristika D
  • Jmenovité provozní napětí do 400 V AC
  • Vypínací schopnost 10 kA dle IEC/EN 60898-1
  • Montáž na DIN lištu
  • Určeno pro rezidenční a komerční aplikace
Název parametru Hodnota
Montážní hloubka 70.5 mm
Vypínací charakteristika B
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovitý proud 3 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 0 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 0 kA
Kmitočet 50 - 60 Hz
Třída omezení energie 3
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Teplota okolí během provozu -25 - 75 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
Ztrátový výkon 2.4 W
