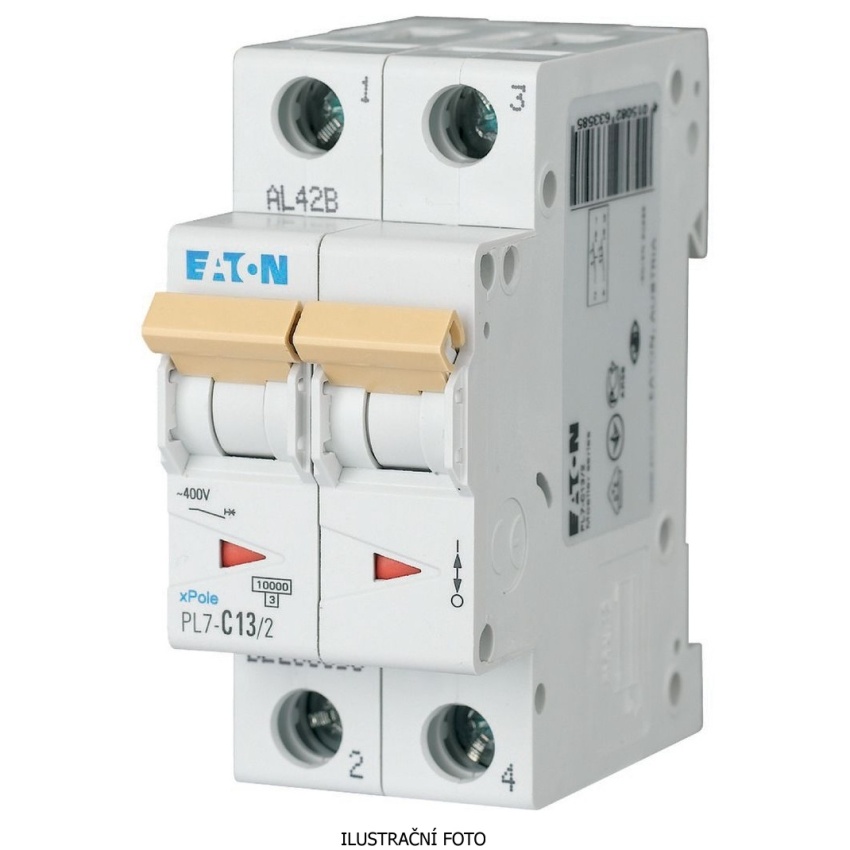

EATON JISTIČ PL7-D13/2 263380

Jistič Eaton PL7-D13/2, dvoupólový, charakteristika D, 13 A. Miniaturní jistič Eaton PL7... Zobrazit více

Výrobce: EATON

Kód produktu: 83191583 Zkopírováno

Kód dodavatele: 263380 Zkopírováno

EAN: 4015082633806 Zkopírováno

Montážní hloubka: 70.5 mm

Vypínací charakteristika: D

Počet pólů (celkem): 2

Počet jištěných pólů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Jistič Eaton PL7-D13/2, dvoupólový, charakteristika D, 13 A.

Miniaturní jistič Eaton PL7-D13/2 je určen pro jištění elektrických obvodů v rezidenčních a komerčních instalacích. Dvoupólové provedení s jmenovitým proudem 13 A a vypínací charakteristikou D je vhodné pro obvody s vyššími náběhovými proudy. Jistič je dimenzován pro provozní napětí až 400 V AC a nabízí vypínací schopnost 10 kA dle IEC/EN 60898-1. Přístroj je určen pro montáž na DIN lištu a splňuje požadavky krytí IP20.

Klíčové vlastnosti

  • Dvoupólový miniaturní jistič
  • Vypínací charakteristika D
  • Jmenovitý proud 13 A
  • Vypínací schopnost 10 kA
  • Provozní napětí až 400 V AC
  • Montáž na DIN lištu
  • Krytí IP20
Název parametru Hodnota
Montážní hloubka 70.5 mm
Vypínací charakteristika D
Počet pólů (celkem) 2
Počet jištěných pólů 2
Jmenovitý proud 13 A
Jmenovité napětí 400 V
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Druh napětí AC
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 0 kA
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 0 kA
Kmitočet 50 - 60 Hz
Třída omezení energie 3
Společně spínaný neutrální vodič Ne
Kategorie přepětí 3
Stupeň znečištění 2
Možnost vybavení doplňkovými zařízeními Ano
Šířka v modulárních jednotkách 2
Krytí (IP) IP20
Teplota okolí během provozu -25 - 75 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Montáž pod omítku Ne
Chráněno proti výbuchu Ne
Ztrátový výkon 4.2 W
