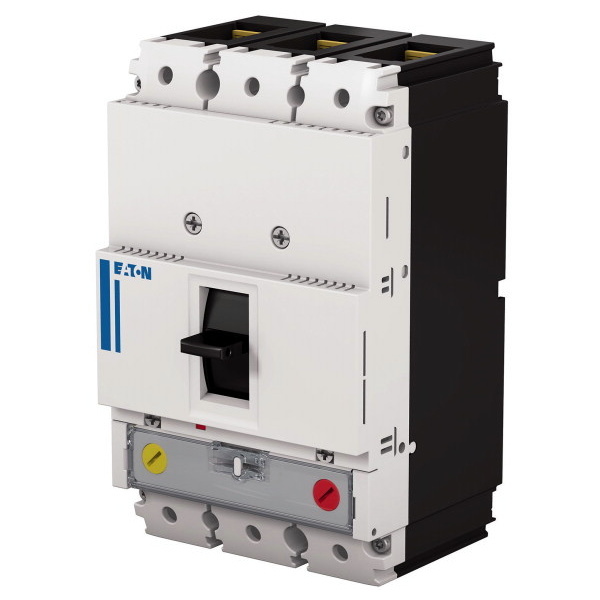

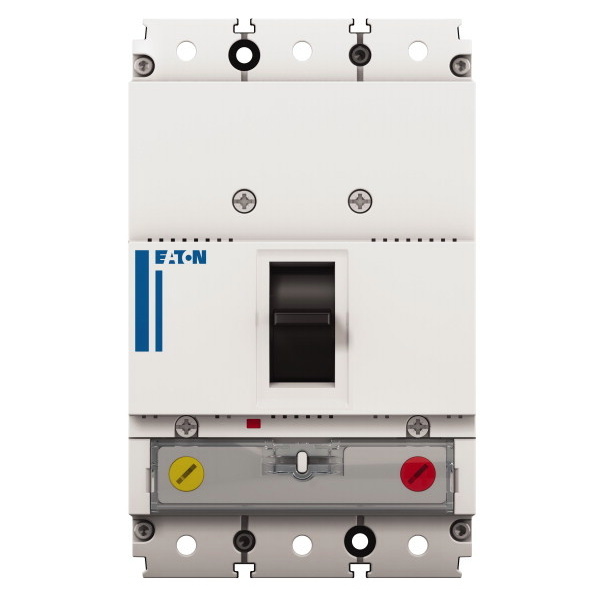

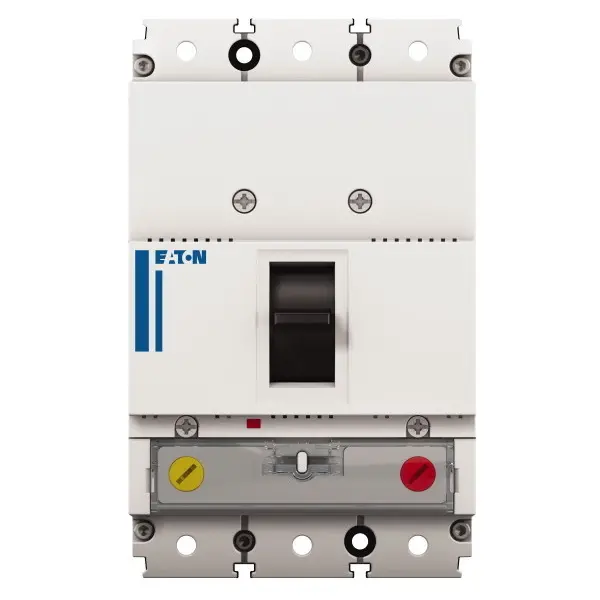

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=125A TŘMEN.SVORKY PDE13G0125TAAJ

Lisovaný skříňový jistič Eaton Moeller řady Power Defense V souladu s RoHS Ochranná jednot... Zobrazit více

Výrobce: EATON

Kód produktu: 82888278 Zkopírováno

Kód dodavatele: PDE13G0125TAAJ Zkopírováno

EAN: 9010238097421 Zkopírováno

Jmenovitý trvalý proud Iu: 125 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 100 - 125 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Lisovaný skříňový jistič Eaton Moeller řady Power Defense

  • V souladu s RoHS
  • Ochranná jednotka, pohon motoru volitelný
  • Funkce tepelně a magneticky nastavitelné (kalibrováno při 40 °C)
  • Montáž na DIN lištu (horní lišta) volitelná, pevné
  • Kompletní zařízení v pouzdře
  • Ověření návrhu podle IEC/EN 61439
Název parametru Hodnota
Jmenovitý trvalý proud Iu 125 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 100 - 125 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1250 - 1250 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
