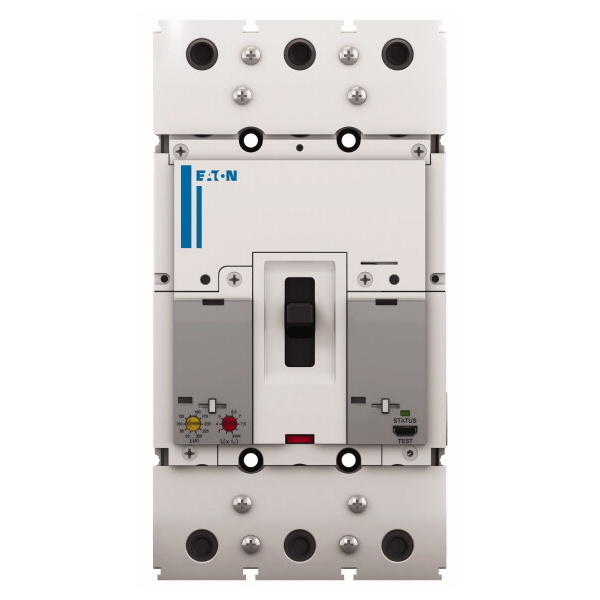

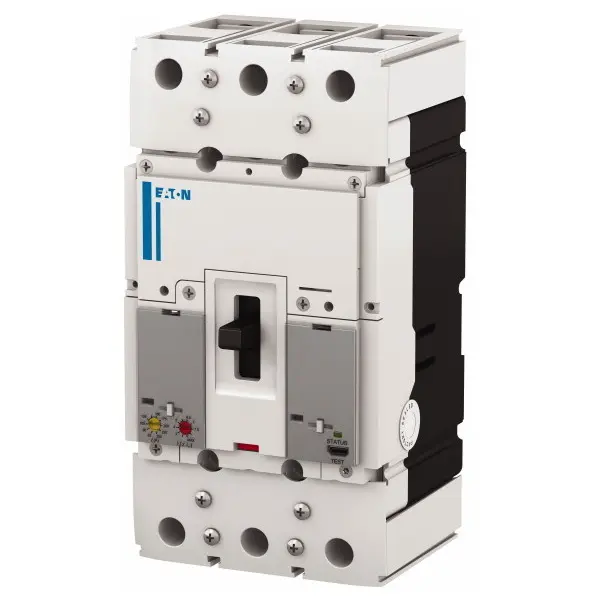

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=160A ŠROUB.SVORKY PDE23G0160TAAS

Třípólový výkonový jistič Eaton Power Defense PDE2 v lisovaném pouzdře, 160 A, Ics 36 kA (... Zobrazit více

Výrobce: EATON

Kód produktu: 82891980 Zkopírováno

Kód dodavatele: PDE23G0160TAAS Zkopírováno

EAN: 9008790967757 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 128 - 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Power Defense PDE2 v lisovaném pouzdře, 160 A, Ics 36 kA (400/415 V), termomagnetické uvolnění, šroubové svorky, PDE23G0160TAAS

Jistič Eaton Power Defense PDE2 je třípólový výkonový jistič v lisovaném pouzdře s jmenovitým proudem 160 A určený pro ochranu výkonových rozvodů. Termomagnetické uvolnění je tepelně i magneticky nastavitelné (kalibrováno při 40 °C) s rozsahem nastavení přetížení Ir 128-160 A a okamžitého zkratového proudu Ii 800-1280 A, takže ochranu lze přesně přizpůsobit aplikaci. Zkratová vypínací schopnost Ics dosahuje 50 kA při 230 V a 36 kA při 400/415 V, což zajišťuje spolehlivé vypnutí i při vysokých zkratových proudech. Jistič má šroubové svorky pro připojení z přední strany, krytí IP2X a umožňuje pevnou montáž i volitelnou montáž na DIN lištu.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Power Defense, rám PDE2, katalogové číslo PDE23G0160TAAS
  • Jmenovitý proud In/Iu 160 A
  • Termomagnetické uvolnění: Ir 128-160 A, Ii 800-1280 A (kalibrace při 40 °C)
  • Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC a 250 V DC
  • Šroubové svorky, připojení hlavního obvodu zepředu
  • Krytí IP2X, kolébková páka, max. 120 operací za hodinu
  • Mechanická životnost 20 000 operací
  • Rozměry (d x v x š) 201 x 89 x 103 mm, hmotnost 2,646 kg
  • Shoda s IEC/EN 60947 a RoHS, volitelný motorový pohon
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 128 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 1280 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 58 W
