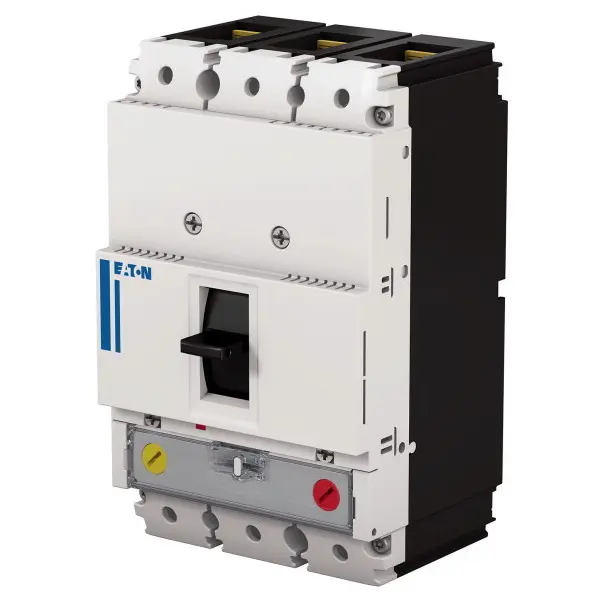

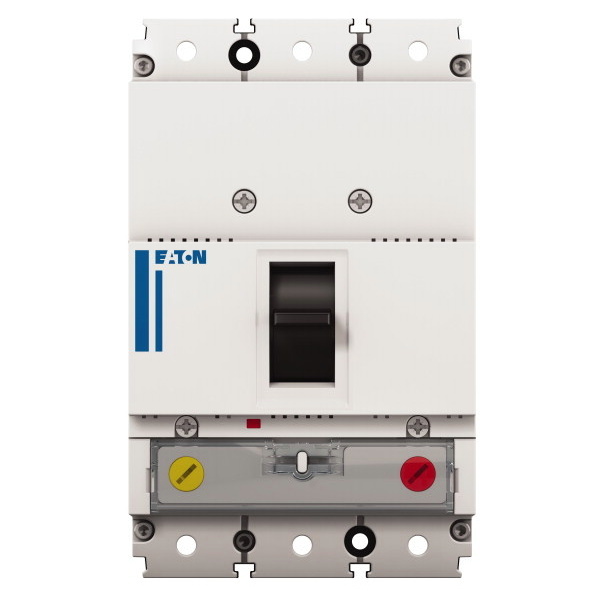

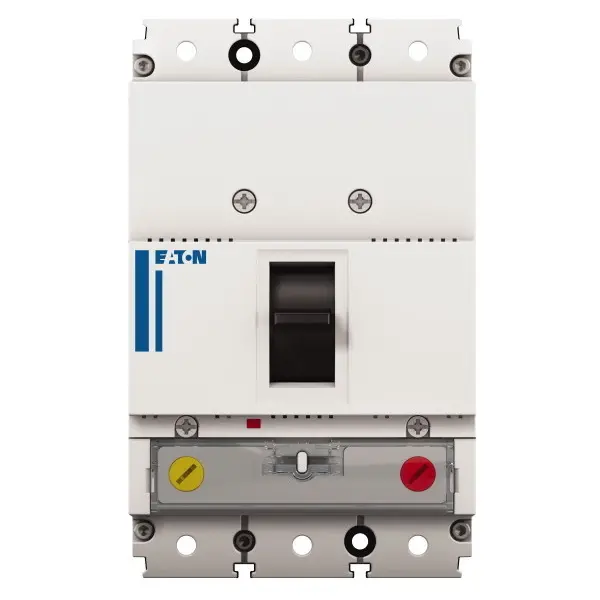

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=160A TŘMEN.SVORKY PDE13G0160TAAJ

Výkonový jistič Eaton Moeller Power Defense v lisovaném pouzdře je určen pro systémovou i ... Zobrazit více

Výrobce: EATON

Kód produktu: 82888298 Zkopírováno

Kód dodavatele: PDE13G0160TAAJ Zkopírováno

EAN: 9010238097438 Zkopírováno

Jmenovitý trvalý proud Iu: 160 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 128 - 160 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Výkonový jistič Eaton Moeller Power Defense v lisovaném pouzdře je určen pro systémovou i kabelovou ochranu v rozvaděčích a průmyslových instalacích.

Výkonový jistič Eaton Moeller Power Defense v lisovaném pouzdře je určen pro systémovou i kabelovou ochranu v rozvaděčích a průmyslových instalacích. Třípólové provedení s rámem PDE1 a jmenovitým proudem 160 A je vybaveno termomagnetickou spouští, která umožňuje tepelně i magneticky nastavitelné jištění (kalibrace při 40 °C). Přístroj pracuje v rozsahu 220-440 V AC (do 250 V DC), nabízí vysokou zkratovou vypínací schopnost a je připraven pro pevnou vestavbu, případně volitelnou montáž na DIN lištu. Ovládání je řešeno kolébkovou pákou a konstrukce podporuje i doplnění o motorový pohon.

Klíčové vlastnosti

  • Výkonový jistič (molded case circuit breaker) Eaton Moeller Power Defense
  • Model PDE13G0160TAAJ, rám PDE1, 3 póly
  • Jmenovitý proud 160 A
  • Termomagnetická spoušť, tepelně i magneticky nastavitelná
  • Nastavení přetížení Ir 128-160 A, okamžité spouště Ii 800-1280 A
  • Provozní napětí 220-440 V AC, 250 V DC
  • Zkratová vypínací schopnost Ics až 50 kA při 230 V a 36 kA při 400/415 V
  • Pevná montáž, volitelně montáž na DIN lištu
  • Ovládání kolébkovou pákou, přední připojení
  • Krytí IP2X, mechanická životnost 25 000 sepnutí
  • Shoda s IEC/EN 60947 a RoHS
  • Rozměry 145 x 89 x 87 mm, hmotnost 1,046 kg
Název parametru Hodnota
Jmenovitý trvalý proud Iu 160 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 128 - 160 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 1280 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
