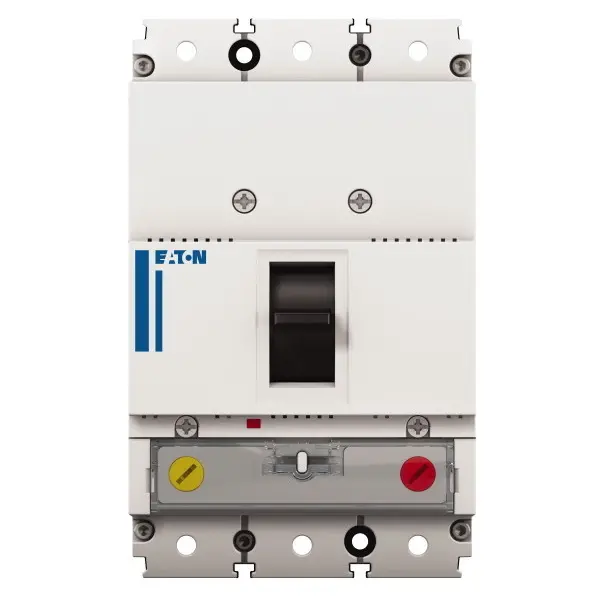

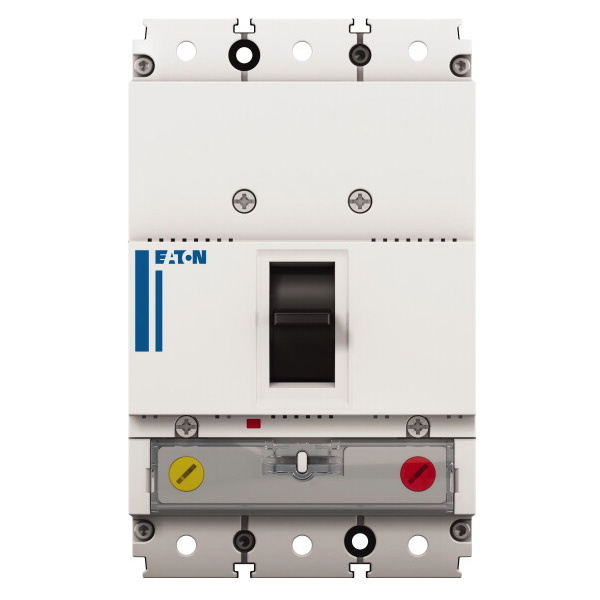

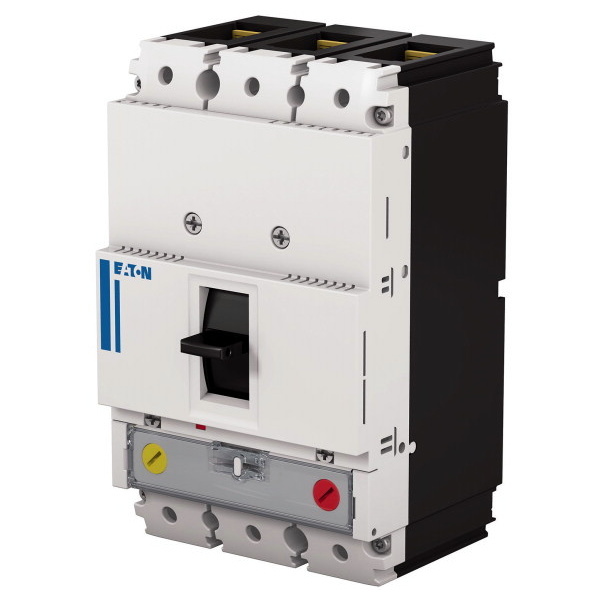

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=16A TŘMEN.SVORKY PDE13G0016TAAJ

Třípólový výkonový jistič Eaton Power Defense PDE1, 16 A, Ics 36 kA (415 V), termomagnetic... Zobrazit více

Výrobce: EATON

Kód produktu: 82891970 Zkopírováno

Kód dodavatele: PDE13G0016TAAJ Zkopírováno

EAN: 9010238097339 Zkopírováno

Jmenovitý trvalý proud Iu: 16 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 12.8 - 16 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Power Defense PDE1, 16 A, Ics 36 kA (415 V), termomagnetické uvolnění, krabicové svorky, PDE13G0016TAAJ

Jistič Eaton Power Defense PDE1 je třípólový výkonový jistič v lisovaném pouzdře s jmenovitým proudem 16 A pro ochranu výkonových rozvodů. Termomagnetická spoušť nabízí nastavení proudu přetížení v rozsahu 12,8-16 A a okamžité vypínání až do 350 A, takže ochranu snadno přizpůsobíte aplikaci. Vysoká vypínací schopnost Ics 36 kA při 400/415 V (50 kA při 230 V) zajišťuje bezpečný provoz i při zkratech. Krabicové svorky, krytí IP2X a dlouhá mechanická životnost dělají z jističe spolehlivé řešení pro rozvaděče v průmyslu i komerci.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Power Defense PDE1, PDE13G0016TAAJ
  • Jmenovitý proud In/Iu 16 A
  • Termomagnetické uvolnění: Ir 12,8-16 A, Ii až 350 A
  • Ics 36 kA při 400/415 V, 50 kA při 230 V
  • Jmenovité napětí 220-440 V AC a 250 V DC
  • Krabicové svorky, možné připojení vertikálně i pod 90°
  • Krytí IP2X, mechanická životnost 25 000 operací
  • Provozní teplota -20 °C až +70 °C
  • Shoda s ČSN EN 60947 a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 16 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 12.8 - 16 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 16 - 350 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 16 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 12.8 - 16 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 16 - 350 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
