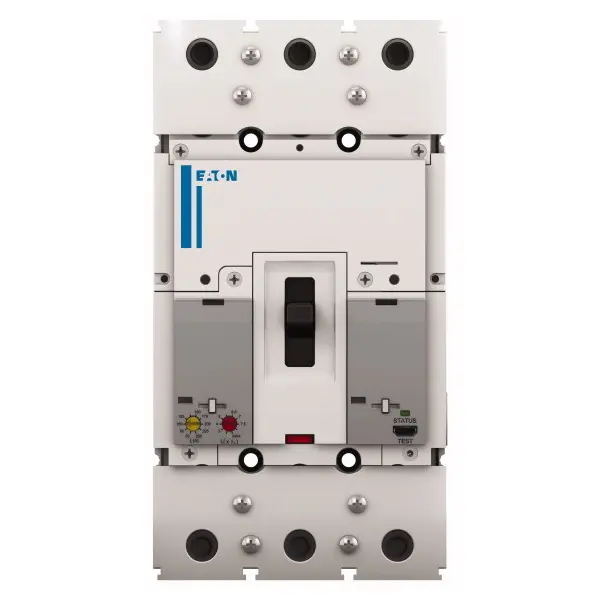

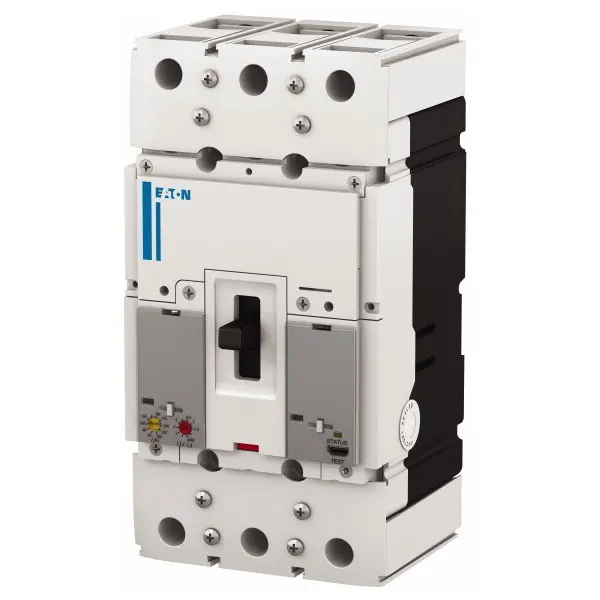

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=200A ŠROUB.SVORKY PDE23G0200TAAS

Třípólový výkonový jistič Eaton Power Defense PDE2, 200 A, Ics 36 kA (400/415 V), termomag... Zobrazit více

Výrobce: EATON

Kód produktu: 82891982 Zkopírováno

Kód dodavatele: PDE23G0200TAAS Zkopírováno

EAN: 9008790967764 Zkopírováno

Jmenovitý trvalý proud Iu: 200 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 160 - 200 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Power Defense PDE2, 200 A, Ics 36 kA (400/415 V), termomagnetické uvolnění, šroubové svorky, PDE23G0200TAAS

Jistič Eaton Power Defense PDE2 v lisovaném pouzdře je třípólový výkonový jistič s jmenovitým proudem 200 A určený pro spolehlivou ochranu výkonových rozvodů v průmyslu i komerčních instalacích. Termomagnetické uvolnění umožňuje nastavení proudu přetížení Ir v rozsahu 160-200 A a okamžitého zkratového proudu Ii 1000-1600 A, takže ochranu lze přesně přizpůsobit konkrétní aplikaci. Vypínací schopnost Ics dosahuje 50 kA při 230 V a 36 kA při 400/415 V, což zajišťuje bezpečné vypnutí i při vysokých zkratových proudech. Díky šroubovým svorkám, krytí IP2X a možnosti pevné montáže nebo volitelné montáže na DIN lištu je jistič vhodný do moderních rozvaděčů.

Klíčové vlastnosti

  • Výkonový jistič Eaton Power Defense, rám PDE2, katalogové číslo PDE23G0200TAAS
  • Třípólové provedení s jmenovitým proudem In/Iu 200 A
  • Termomagnetické uvolnění: Ir 160-200 A, Ii 1000-1600 A (kalibrace při 40 °C)
  • Zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC a 250 V DC, izolační napětí Ui 800 V AC
  • Šroubové připojení hlavního obvodu, připojení z přední strany
  • Krytí IP2X, kategorie přepětí III, stupeň znečištění 3
  • Možnost pevné montáže, volitelně montáž na DIN lištu
  • Mechanická životnost 20 000 operací, max. 120 operací za hodinu
  • Rozměry (d x v x š) 201 x 89 x 103 mm, hmotnost 2,646 kg
  • Shoda s ČSN EN 60947 a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 200 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 160 - 200 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1000 - 1600 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 58 W
