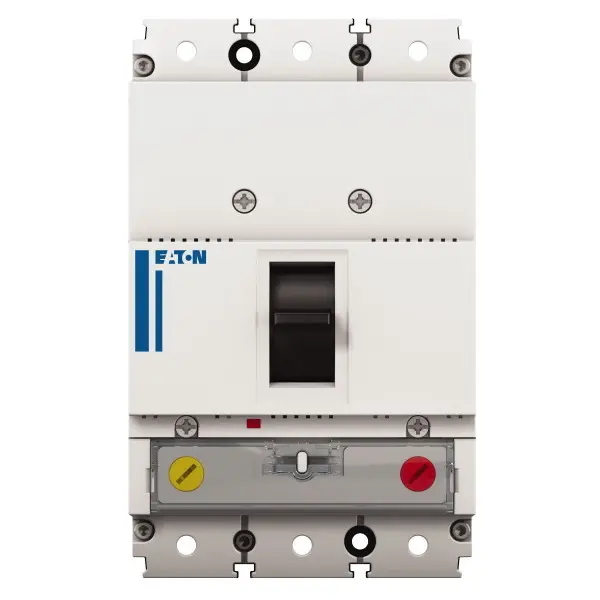

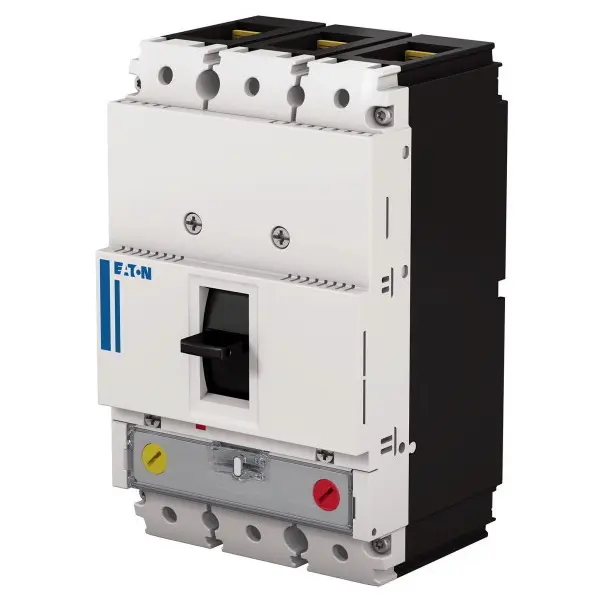

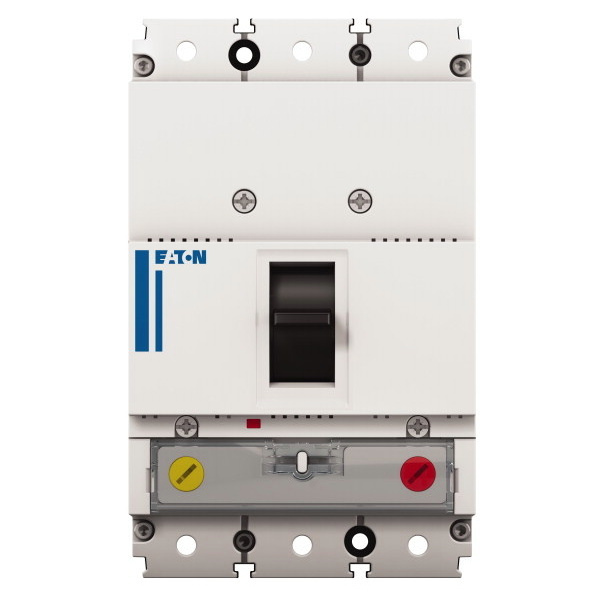

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=20A TŘMEN.SVORKY PDE13G0020TAAJ

Třípólový výkonový jistič Eaton Power Defense PDE1, 20 A, Ics 36 kA (415 V), termomagnetic... Zobrazit více

Výrobce: EATON

Kód produktu: 82891971 Zkopírováno

Kód dodavatele: PDE13G0020TAAJ Zkopírováno

EAN: 9010238097346 Zkopírováno

Jmenovitý trvalý proud Iu: 20 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 16 - 20 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Power Defense PDE1, 20 A, Ics 36 kA (415 V), termomagnetické uvolnění, krabicové svorky, PDE13G0020TAAJ

Jistič Eaton Power Defense PDE1 v lisovaném pouzdře je třípólový výkonový jistič s jmenovitým proudem 20 A určený pro ochranu výkonových rozvodů v průmyslových i komerčních instalacích. Termomagnetické uvolnění umožňuje nastavení proudu přetížení v rozsahu 16-20 A a okamžitého vypínání až do 350 A, takže ochranu lze přesně přizpůsobit konkrétní aplikaci. Vypínací schopnost Ics dosahuje 50 kA při 230 V a 36 kA při 400/415 V, což zajišťuje spolehlivé vypnutí i při vysokých zkratových proudech. Díky krabicovým svorkám, krytí IP2X a možnosti volitelné montáže na DIN lištu je jistič vhodný do moderních rozvaděčů.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Power Defense PDE1, katalogové číslo PDE13G0020TAAJ
  • Jmenovitý proud In/Iu 20 A
  • Termomagnetické uvolnění s nastavením Ir 16-20 A a Ii 20-350 A (kalibrace při 40 °C)
  • Ics 50 kA při 230 V a 36 kA při 400/415 V (IEC/EN 60947)
  • Jmenovité napětí 220-440 V AC a 250 V DC
  • Krabicové svorky, přívod vertikálně i pod 90° ve všech směrech
  • Krytí IP2X, mechanická životnost 25 000 operací
  • Provozní teplota -20 °C až +70 °C
  • Shoda s ČSN EN 60947 a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 20 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 16 - 20 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 20 - 350 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
