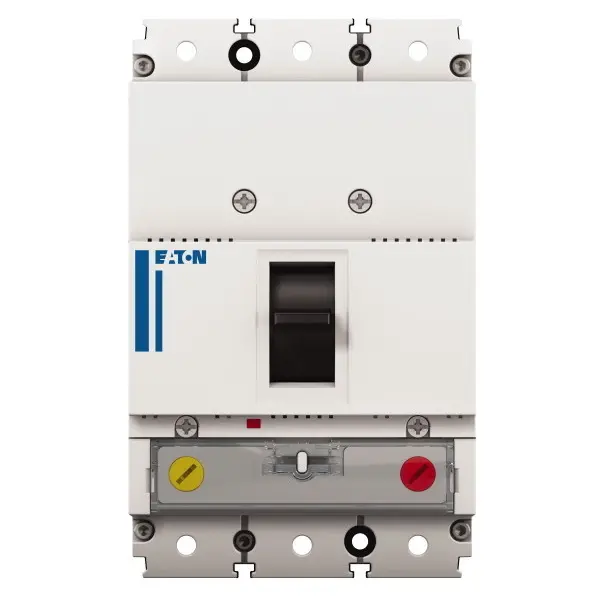

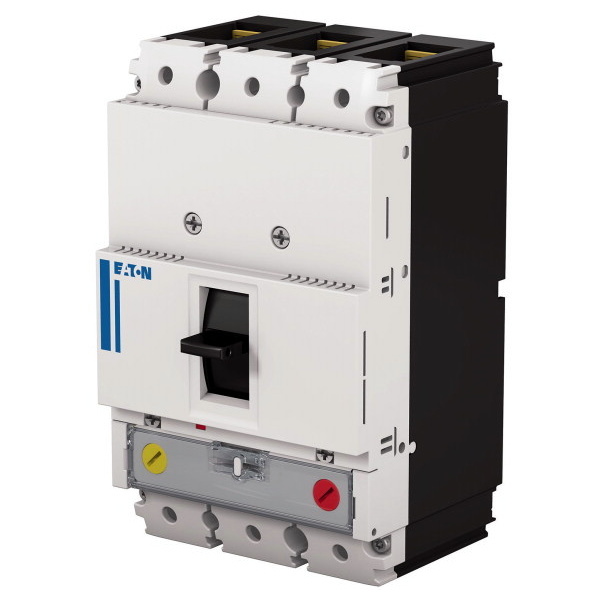

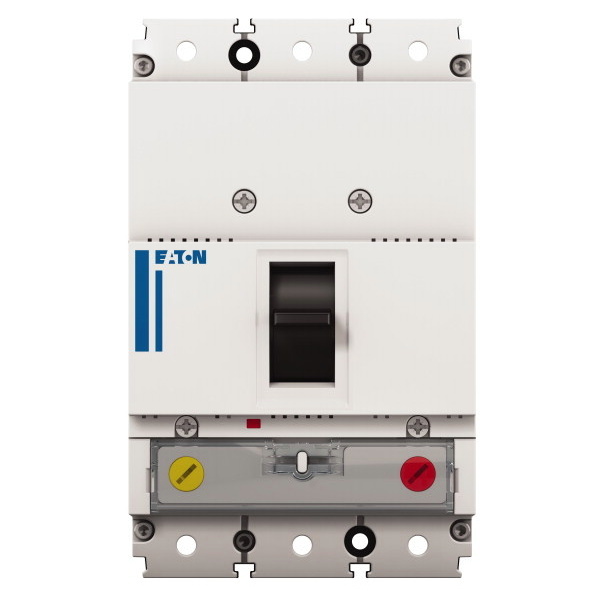

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=25A TŘMEN.SVORKY PDE13G0025TAAJ

Třípólový výkonový jistič Eaton Power Defense PDE1, 25 A, Ics 36 kA (415 V), termomagnetic... Zobrazit více

Výrobce: EATON

Kód produktu: 82891972 Zkopírováno

Kód dodavatele: PDE13G0025TAAJ Zkopírováno

EAN: 9010238097353 Zkopírováno

Jmenovitý trvalý proud Iu: 25 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 20 - 25 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Power Defense PDE1, 25 A, Ics 36 kA (415 V), termomagnetické uvolnění, krabicové svorky, PDE13G0025TAAJ

Jistič Eaton Power Defense PDE1 v lisovaném pouzdře je třípólový výkonový jistič s jmenovitým proudem 25 A pro ochranu systému a kabelů v rozvaděčích. Termomagnetické uvolnění je tepelně i magneticky nastavitelné (kalibrace při 40 °C), s nastavením proudu přetížení Ir v rozsahu 20-25 A a okamžitého proudu Ii 25-350 A. Vysoká zkratová vypínací schopnost Ics dosahuje 50 kA při 230 V a 36 kA při 400/415 V, takže jistič spolehlivě vypíná i při náročných zkratových stavech. Přístroj má krytí IP2X, krabicové terminály pro připojení zepředu a možnost pevné montáže nebo volitelné montáže na DIN lištu.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Power Defense PDE1, katalogové číslo PDE13G0025TAAJ
  • Jmenovitý proud In/Iu 25 A
  • Termomagnetické uvolnění: Ir 20-25 A, Ii 25-350 A
  • Zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC, 250 V DC; izolační napětí Ui 800 V AC
  • Krabicové terminály, směr přívodu vertikálně i pod 90° ve všech směrech
  • Krytí IP2X, kategorie přepětí III, stupeň znečištění 3
  • Mechanická životnost 25 000 operací, provozní teplota -20 °C až +70 °C
  • Možnost volitelného motorového pohonu a montáže na DIN lištu
Název parametru Hodnota
Jmenovitý trvalý proud Iu 25 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 20 - 25 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 25 - 350 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
