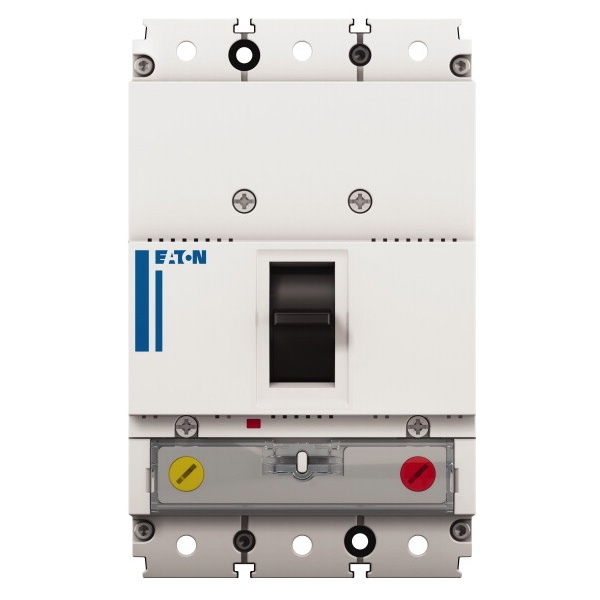

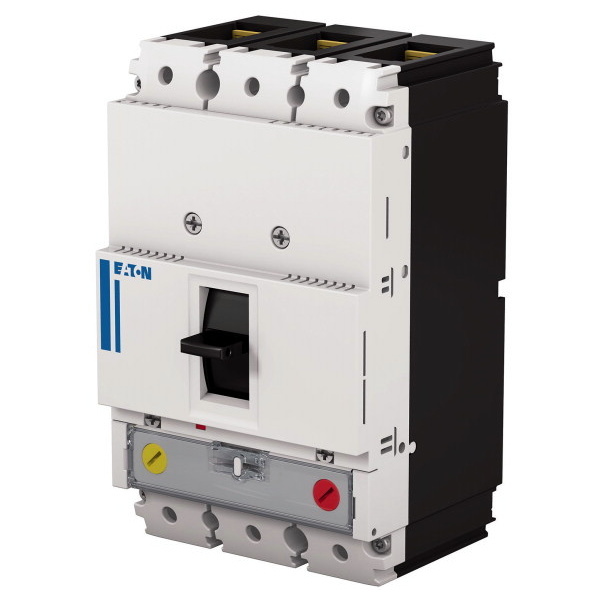

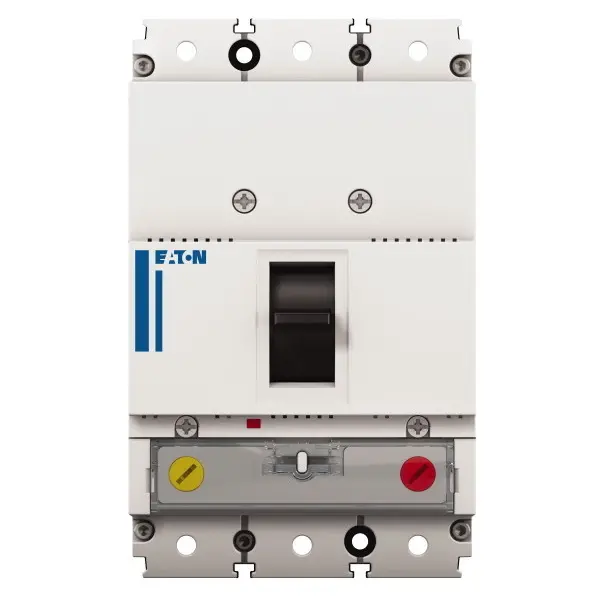

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=32A TŘMEN.SVORKY PDE13G0032TAAJ

Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, 32 A, Ics 36 kA (400/415 V), t... Zobrazit více

Výrobce: EATON

Kód produktu: 82891973 Zkopírováno

Kód dodavatele: PDE13G0032TAAJ Zkopírováno

EAN: 9010238097360 Zkopírováno

Jmenovitý trvalý proud Iu: 32 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 25.6 - 32 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, 32 A, Ics 36 kA (400/415 V), termomagnetické uvolnění, krabicové svorky, PDE13G0032TAAJ

Jistič Eaton Moeller řady Power Defense PDE1 v lisovaném pouzdře je třípólový výkonový jistič s jmenovitým proudem 32 A pro ochranu výkonových rozvodů. Termomagnetické uvolnění je tepelně a magneticky nastavitelné (kalibrováno při 40 °C) s nastavením proudu přetížení Ir v rozsahu 25,6-32 A a okamžitým proudem Ii 32-350 A, takže ochranu lze přesně přizpůsobit aplikaci. Vysoká zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V zajišťuje spolehlivé vypnutí i při náročných zkratových stavech. Díky krabicovým terminálům, krytí IP2X a možnosti pevné montáže nebo volitelné montáže na DIN lištu je jistič vhodný do moderních průmyslových i komerčních rozvaděčů.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, katalogové číslo PDE13G0032TAAJ
  • Jmenovitý proud In/Iu 32 A
  • Termomagnetické uvolnění: Ir 25,6-32 A, Ii 32-350 A (kalibrace při 40 °C)
  • Zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC a 250 V DC
  • Krabicové svorky (standardní terminály), připojení zepředu
  • Směr přívodu vertikálně i pod 90° ve všech směrech
  • Krytí IP2X, mechanická životnost 25 000 operací
  • Provozní teplota -20 °C až +70 °C, shoda s ČSN EN 60947 a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 32 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 25.6 - 32 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 32 - 350 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
