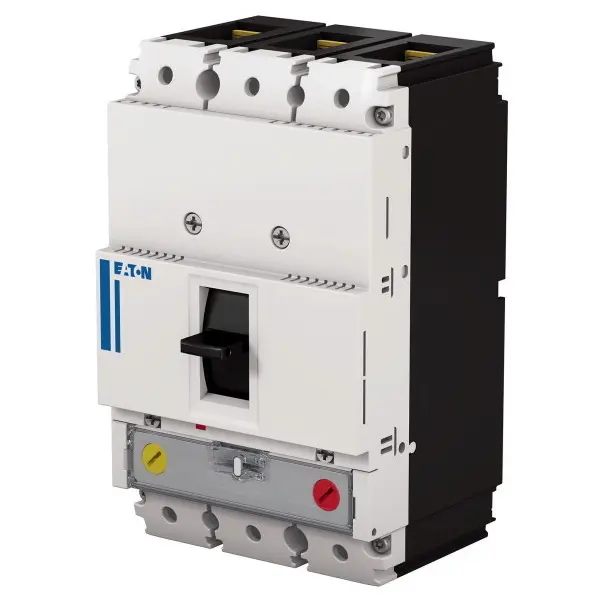

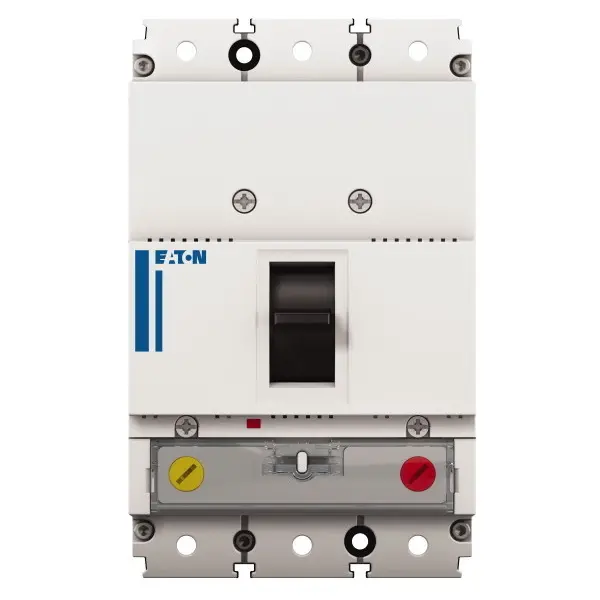

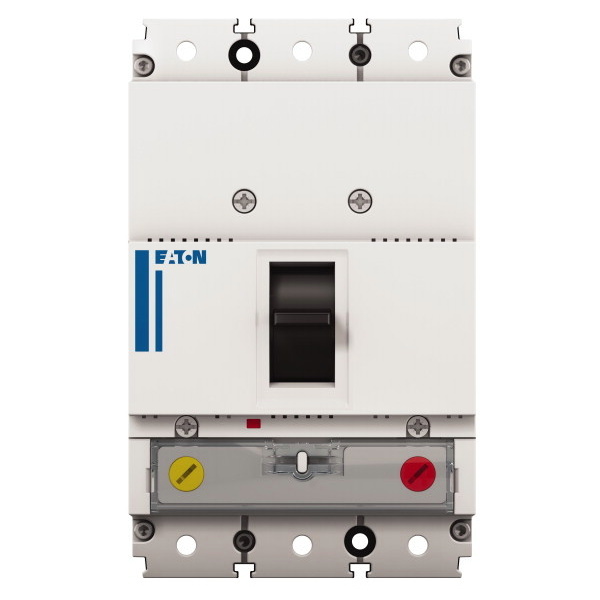

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=40A TŘMEN.SVORKY PDE13G0040TAAJ

Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, 40 A, Ics 36 kA (400/415 V), t... Zobrazit více

Výrobce: EATON

Kód produktu: 82891974 Zkopírováno

Kód dodavatele: PDE13G0040TAAJ Zkopírováno

EAN: 9010238097377 Zkopírováno

Jmenovitý trvalý proud Iu: 40 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 32 - 40 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, 40 A, Ics 36 kA (400/415 V), termomagnetické uvolnění, krabicové svorky, PDE13G0040TAAJ

Jistič Eaton Moeller řady Power Defense PDE1 v lisovaném pouzdře je třípólový výkonový jistič s jmenovitým proudem 40 A pro ochranu systému a kabelů ve výkonových rozvodech. Termomagnetické uvolnění je tepelně i magneticky nastavitelné (kalibrováno při 40 °C) s nastavením proudu přetížení Ir v rozsahu 32-40 A a okamžitého proudu Ii 40-350 A, takže ochranu lze přesně přizpůsobit konkrétní aplikaci. Vysoká zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V zajišťuje spolehlivé vypnutí i při náročných zkratových stavech. Přístroj má krytí IP2X, krabicové terminály a umožňuje pevnou montáž, případně volitelnou montáž na DIN lištu.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, katalogové číslo PDE13G0040TAAJ
  • Jmenovitý proud In/Iu 40 A
  • Termomagnetické uvolnění: Ir 32-40 A, Ii 40-350 A (kalibrace při 40 °C)
  • Zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC a 250 V DC, izolační napětí Ui 800 V AC
  • Krabicové svorky, připojení zepředu; směr přívodu vertikálně i pod 90° ve všech směrech
  • Krytí IP2X, mechanická životnost 25 000 operací
  • Rozměry (š x v x h) 89 x 87 x 145 mm, hmotnost 1,046 kg
  • Shoda s ČSN EN 60947 a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 40 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 32 - 40 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 40 - 350 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
