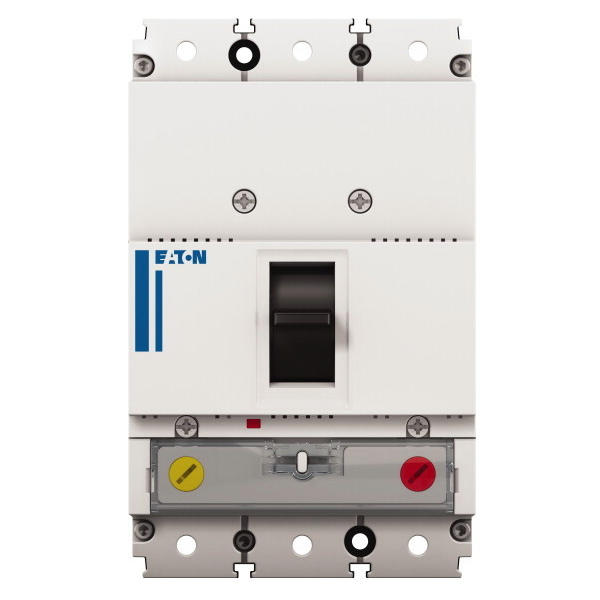

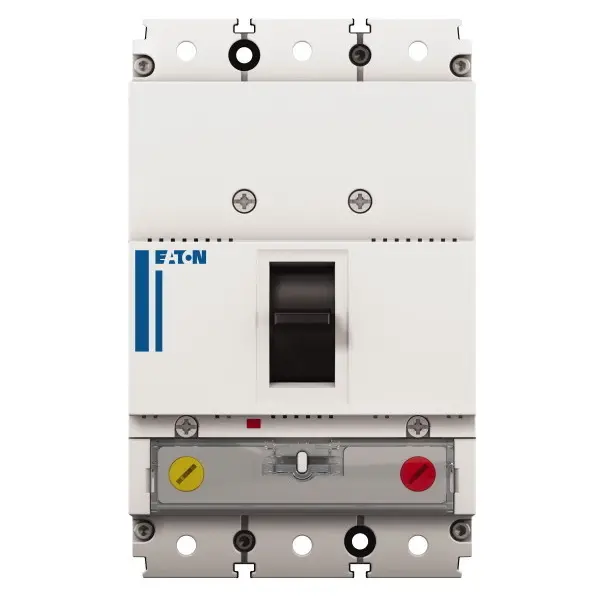

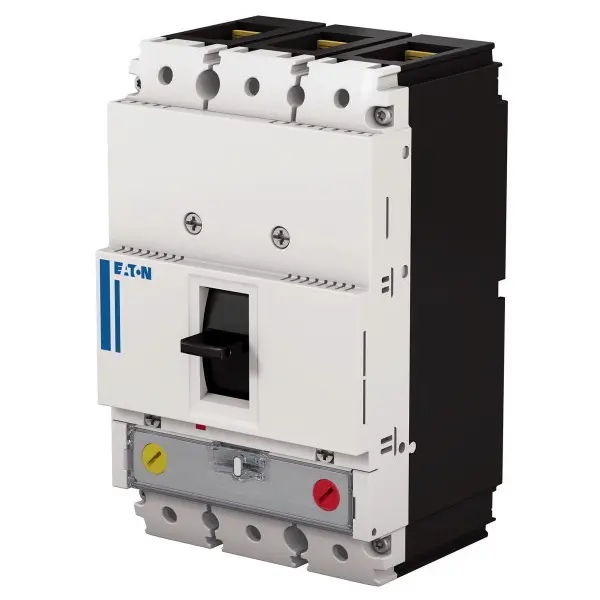

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=50A TŘMEN.SVORKY PDE13G0050TAAJ

Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, 50 A, Ics 36 kA (400/415 V), t... Zobrazit více

Výrobce: EATON

Kód produktu: 82891975 Zkopírováno

Kód dodavatele: PDE13G0050TAAJ Zkopírováno

EAN: 9010238097384 Zkopírováno

Jmenovitý trvalý proud Iu: 50 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 40 - 50 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, 50 A, Ics 36 kA (400/415 V), termomagnetické uvolnění, krabicové svorky, PDE13G0050TAAJ

Jistič Eaton Moeller Power Defense PDE1 v lisovaném pouzdře je třípólový výkonový jistič s jmenovitým proudem 50 A určený pro ochranu systému a kabelů ve výkonových rozvodech. Termomagnetické uvolnění je tepelně a magneticky nastavitelné (kalibrováno při 40 °C), s nastavením proudu přetížení Ir v rozsahu 40-50 A a okamžitým proudem Ii 500 A pro spolehlivé vypnutí při zkratu. Zkratová vypínací schopnost Ics dosahuje 36 kA při 400/415 V (50 kA při 230 V), takže je vhodný i pro rozvaděče s vyššími nároky na zkratovou odolnost. Díky krabicovým terminálům, krytí IP2X a možnosti pevné instalace nebo volitelné montáže na DIN lištu se dobře uplatní v průmyslových i komerčních aplikacích.

Klíčové vlastnosti

  • Třípólový výkonový jistič Eaton Moeller Power Defense PDE1, katalogové číslo PDE13G0050TAAJ
  • Jmenovitý proud In/Iu 50 A
  • Termomagnetické uvolnění: Ir 40-50 A, Ii 500 A (kalibrace při 40 °C)
  • Zkratová vypínací schopnost Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC, 250 V DC; izolační napětí Ui 800 V AC
  • Krabicové svorky, připojení zepředu; směr přívodu vertikálně i pod 90°
  • Krytí IP2X, mechanická životnost 25 000 operací
  • Provozní teplota -20 °C až +70 °C
  • Rozměry 89 x 87 x 145 mm, hmotnost 1,046 kg
  • Shoda s ČSN EN 60947 a RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 50 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 40 - 50 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 500 - 500 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 50 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 40 - 50 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 500 - 500 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
