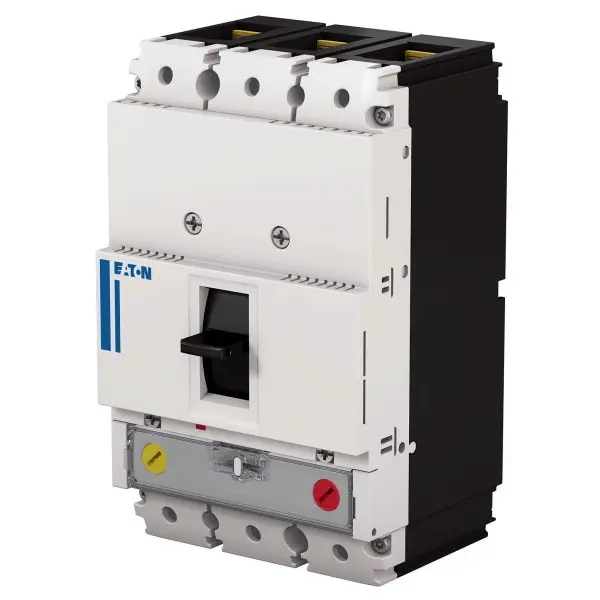

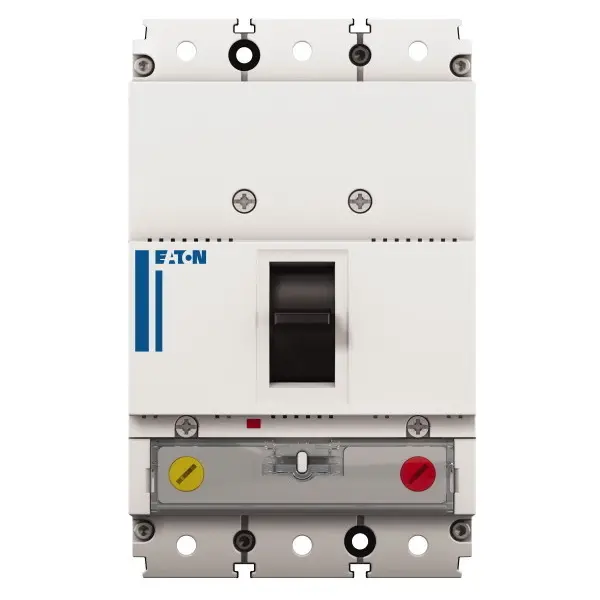

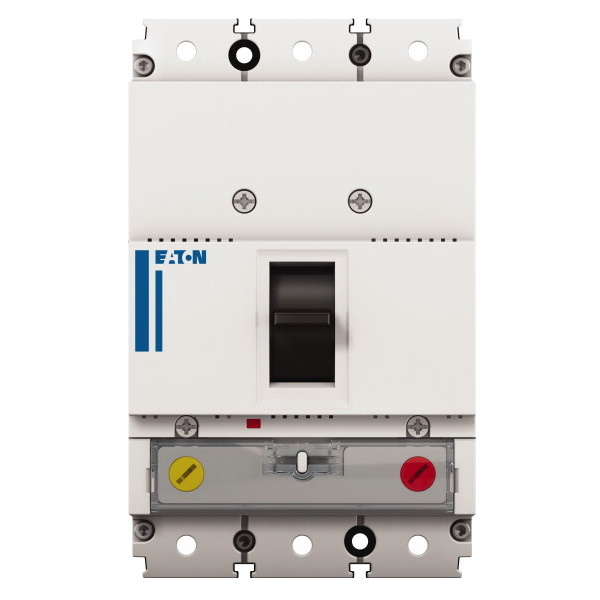

EATON JISTIČ VÝKON. ICU=36KA(415V) IN=80A TŘMEN.SVORKY PDE13G0080TAAJ

Třípólový výkonový jistič Eaton Moeller Power Defense PDE1 v lisovaném pouzdře, 80 A, Ics ... Zobrazit více

Výrobce: EATON

Kód produktu: 82891977 Zkopírováno

Kód dodavatele: PDE13G0080TAAJ Zkopírováno

EAN: 9010238097407 Zkopírováno

Jmenovitý trvalý proud Iu: 80 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 36 kA

Rozsah nastavení spouště na přetížení: 64 - 80 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Moeller Power Defense PDE1 v lisovaném pouzdře, 80 A, Ics 36 kA (400/415 V), termomagnetické uvolnění, krabicové terminály, PDE13G0080TAAJ

Jistič Eaton Moeller řady Power Defense PDE1 je třípólový jistič v lisovaném pouzdře s jmenovitým proudem 80 A. Termomagnetické uvolnění umožňuje nastavení proudu přetížení Ir v rozsahu 64-80 A a má nastavený okamžitý proud Ii 800 A. Jistič pracuje v rozsahu jmenovitého napětí 220-440 V AC (250 V DC) a dosahuje zkratové vypínací schopnosti Ics 50 kA při 230 V a 36 kA při 400/415 V. Přístroj má krytí IP2X, připojení z přední strany přes krabicové svorky, volitelnou montáž na DIN lištu nebo pevnou montáž a mechanickou životnost 25 000 operací.

Klíčové vlastnosti

  • Třípólový jistič v lisovaném pouzdře, typ rámu PDE1
  • Jmenovitý proud In/Iu 80 A
  • Termomagnetické uvolnění, Ir 64-80 A, Ii 800 A
  • Ics 50 kA při 230 V a 36 kA při 400/415 V (22,5 kA při 440 V)
  • Jmenovité napětí 220-440 V AC, 250 V DC; Ui 800 V AC, Uimp 6 kV
  • Krabicové terminály, přívod vertikálně i pod 90°
  • Krytí IP2X, kolébková páka, max. 120 operací za hodinu
  • Rozměry 89 x 87 x 145 mm, hmotnost 1,046 kg
  • Certifikace ČSN EN 60947, shoda s RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 80 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 36 kA
Rozsah nastavení spouště na přetížení 64 - 80 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 800 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Rámová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 36.1 W
