EATON JISTIČ VÝKON. ICU=50KA(415V) IN=320A ŠROUB.SVORKY PDE33K0320TAAS

Třípólový výkonový jistič Eaton Moeller Power Defense PDE3, 320 A, Ics až 65 kA, termomagn... Zobrazit více

Výrobce: EATON

Kód produktu: 82891987 Zkopírováno

Kód dodavatele: PDE33K0320TAAS Zkopírováno

EAN: 9010238103412 Zkopírováno

Jmenovitý trvalý proud Iu: 320 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 256 - 320 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

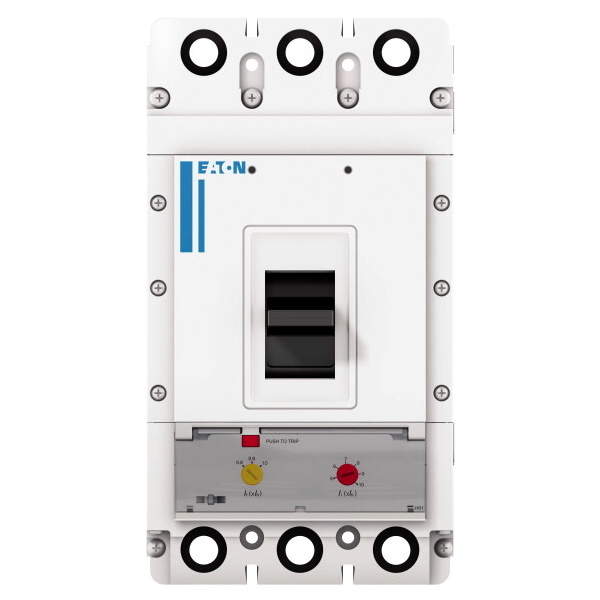

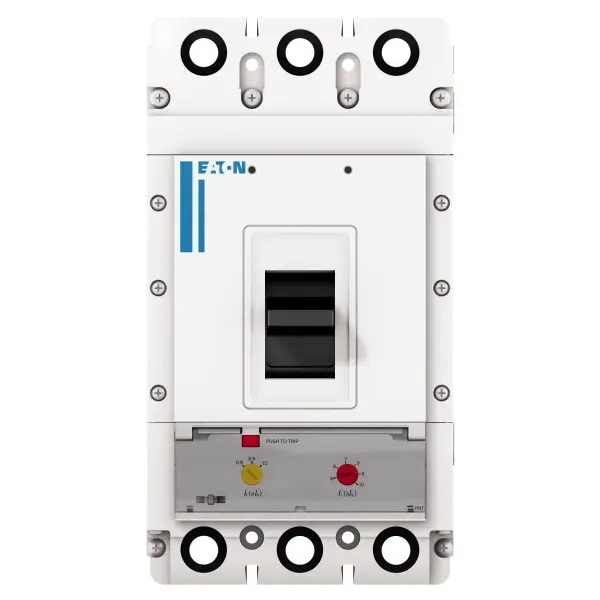

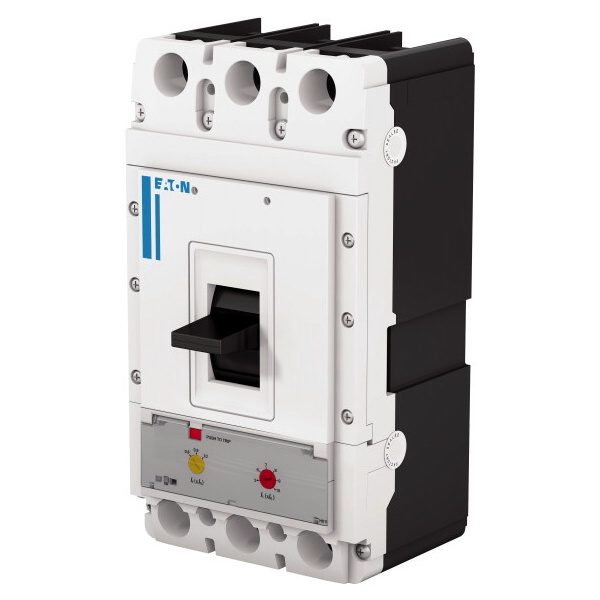

Třípólový výkonový jistič Eaton Moeller Power Defense PDE3, 320 A, Ics až 65 kA, termomagnetické uvolnění, šroubové svorky, PDE33K0320TAAS

Jistič Eaton Moeller řady Power Defense s rámem PDE3 je třípólový výkonový jistič v lisovaném pouzdře určený pro ochranu výkonových rozvodů. Nabízí jmenovitý proud 320 A a termomagnetické uvolnění s nastavením přetížení Ir v rozsahu 256-320 A a okamžité spouště Ii 1600-2560 A pro spolehlivé odpojení při zkratu. Vypínací schopnost Ics dosahuje 65 kA při 230 V a 50 kA při 400/415 V, takže je vhodný i do rozvaděčů s vyššími nároky na zkratovou odolnost. Šroubové svorky s připojením z přední strany, krytí IP2X a možnost volitelné montáže na DIN lištu usnadňují instalaci a bezpečný provoz v průmyslových i komerčních aplikacích.

Klíčové vlastnosti

  • Výkonový jistič Eaton Moeller Power Defense, rám PDE3, katalogové číslo PDE33K0320TAAS
  • Třípólové provedení, jmenovitý proud In/Iu 320 A
  • Termomagnetické uvolnění: Ir 256-320 A, Ii 1600-2560 A
  • Zkratová vypínací schopnost Ics 65 kA při 230 V a 50 kA při 400/415 V (26 kA při 440 V)
  • Jmenovité napětí 220-440 V AC, 250 V DC; Ui 800 V AC
  • Šroubové připojení, přívod vertikálně i pod 90° ve všech směrech, připojení zepředu
  • Krytí IP2X, kolébková páka, max. 60 operací za hodinu
  • Mechanická životnost 15 000 operací
  • Provozní teplota -20 °C až +70 °C
  • Rozměry (š x v x h) 138 x 138 x 257 mm, hmotnost 6 kg
  • Certifikace ČSN EN 60947, shoda s RoHS
Název parametru Hodnota
Jmenovitý trvalý proud Iu 320 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 256 - 320 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 1600 - 2560 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 130 W
