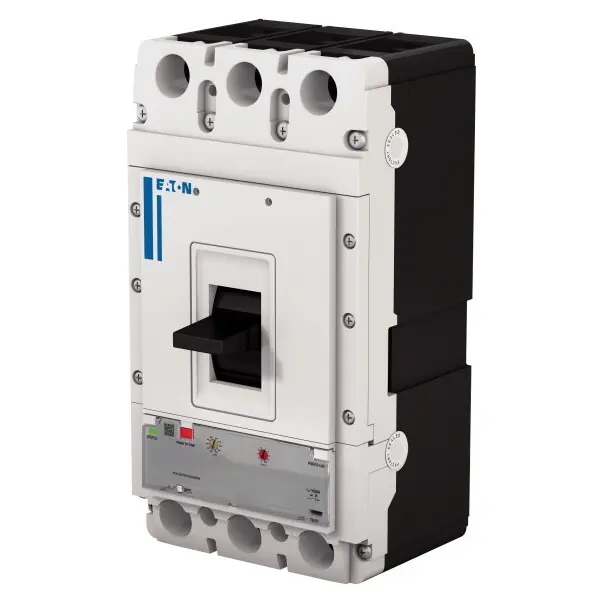

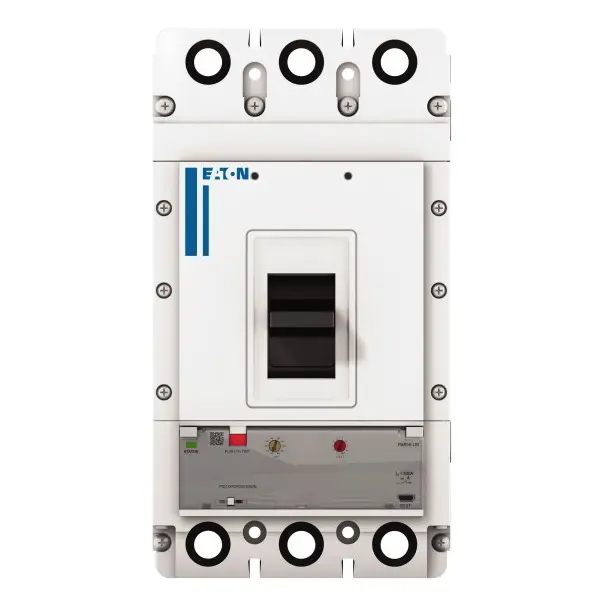

EATON JISTIČ VÝKON. ICU=50KA(415V) IN=400A LI ŠROUB.SVORKY PDE33K0400B1NS

Třípólový výkonový jistič Eaton Moeller Power Defense PDE3 s elektronickým uvolněním PXR 1... Zobrazit více

Výrobce: EATON

Kód produktu: 82891988 Zkopírováno

Kód dodavatele: PDE33K0400B1NS Zkopírováno

EAN: 9010238105027 Zkopírováno

Jmenovitý trvalý proud Iu: 400 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 100 - 400 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Moeller Power Defense PDE3 s elektronickým uvolněním PXR 10, 400 A, Ics 50 kA (415 V), šroubové svorky, PDE33K0400B1NS

Jistič Eaton Moeller Power Defense PDE3 je třípólový jistič v lisovaném pouzdře určený pro ochranu výkonových rozvodů s jmenovitým proudem 400 A. Elektronické uvolnění PXR 10 umožňuje nastavení proudu přetížení Ir v rozsahu 100-400 A a okamžité spouště Ii 800-7200 A, takže ochranu lze přesně přizpůsobit aplikaci. Zkratová vypínací schopnost Ics dosahuje 65 kA při 230 V a 50 kA při 400/415 V (26 kA při 440 V). Šroubové připojení zepředu, krytí IP2X a kompaktní rozměry usnadňují instalaci do průmyslových i komerčních rozvaděčů.

Klíčové vlastnosti

  • Výkonový jistič Eaton Moeller Power Defense, rám PDE3, katalogové číslo PDE33K0400B1NS
  • Třípólové provedení, jmenovitý proud In/Iu 400 A
  • Elektronické uvolnění PXR 10: Ir 100-400 A, Ii 800-7200 A
  • Zkratová vypínací schopnost Ics 65 kA při 230 V a 50 kA při 400/415 V (26 kA při 440 V)
  • Jmenovité napětí 220-440 V AC, 250 V DC; Ui 800 V AC, Uimp 8 kV (hlavní kontakty)
  • Šroubové svorky, připojení zepředu; směr přívodu vertikálně i pod 90°
  • Krytí IP2X, mechanická životnost 15 000 operací, max. 60 operací za hodinu
  • Provozní teplota -20 °C až +70 °C
  • Rozměry (š x v x h) 138 x 138 x 257 mm, hmotnost 6 kg
  • Certifikace ČSN EN 60947, shoda s RoHS, volitelný motorový pohon
Název parametru Hodnota
Jmenovitý trvalý proud Iu 400 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 100 - 400 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 7200 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 110 W
Všechny parametry
Název parametru Hodnota
Jmenovitý trvalý proud Iu 400 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 100 - 400 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 800 - 7200 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 110 W
