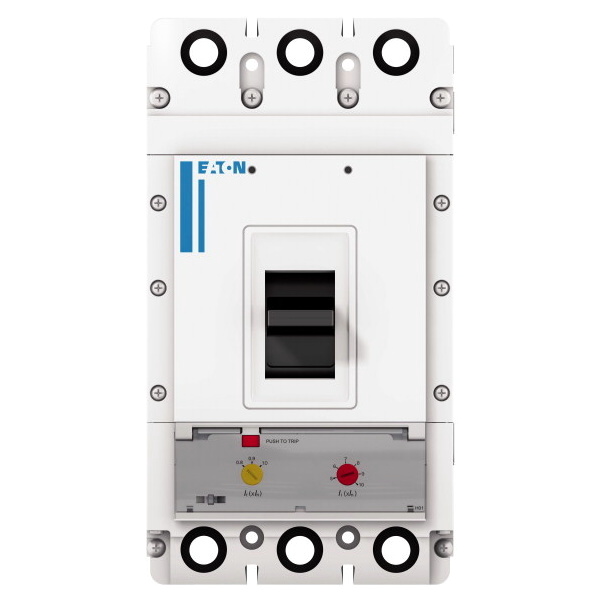

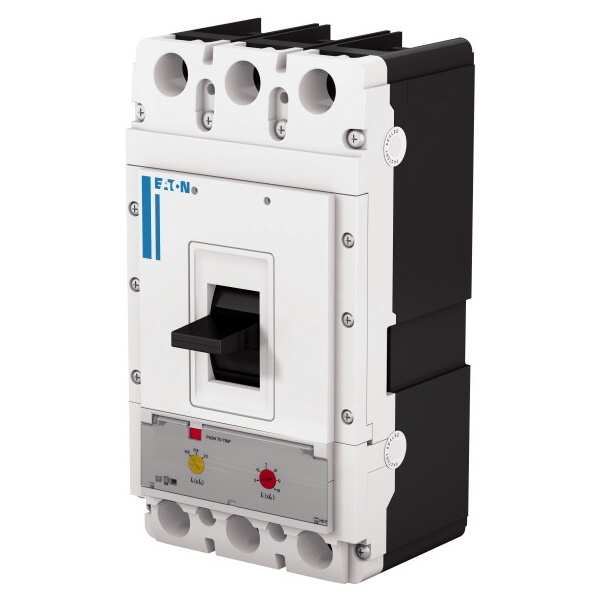

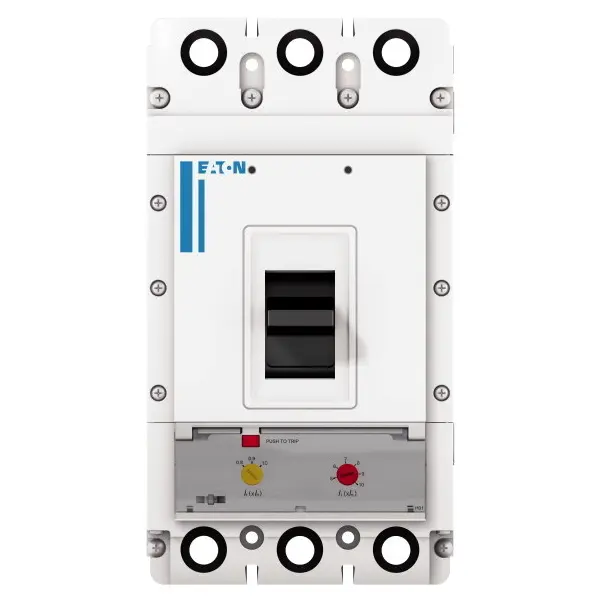

EATON JISTIČ VÝKON. ICU=50KA(415V) IN=630A ŠROUB.SVORKY PDE33K0630TAAS

Třípólový výkonový jistič Eaton Moeller Power Defense PDE3, 630 A, termomagnetické uvolněn... Zobrazit více

Výrobce: EATON

Kód produktu: 82891992 Zkopírováno

Kód dodavatele: PDE33K0630TAAS Zkopírováno

EAN: 9010238103443 Zkopírováno

Jmenovitý trvalý proud Iu: 630 A

Jmenovité napětí: 220 - 440 V

Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz: 50 kA

Rozsah nastavení spouště na přetížení: 504 - 630 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Třípólový výkonový jistič Eaton Moeller Power Defense PDE3, 630 A, termomagnetické uvolnění, Ics 50 kA (400/415 V), šroubové svorky, PDE33K0630TAAS

Výkonový jistič Eaton Moeller Power Defense s rámem PDE3 je třípólový jistič v lisovaném pouzdře určený pro ochranu výkonových rozvodů s jmenovitým proudem 630 A. Termomagnetické uvolnění je tepelně i magneticky nastavitelné (kalibrováno při 40 °C) s rozsahem přetížení Ir 504-630 A a okamžitým proudem Ii 3150-5040 A pro spolehlivé vypnutí při zkratu. Zkratová vypínací schopnost Ics dosahuje 65 kA při 230 V a 50 kA při 400/415 V (26 kA při 440 V). Jistič má šroubové připojení z přední strany, krytí IP2X a umožňuje pevnou montáž i volitelnou montáž na DIN lištu, případně doplnění o motorový pohon.

Klíčové vlastnosti

  • Výkonový jistič Eaton Moeller Power Defense, rám PDE3, katalogové číslo PDE33K0630TAAS
  • Třípólové provedení (3P), jmenovitý proud In/Iu 630 A
  • Termomagnetické uvolnění: Ir 504-630 A, Ii 3150-5040 A (kalibrace při 40 °C)
  • Zkratová vypínací schopnost Ics 65 kA při 230 V a 50 kA při 400/415 V (26 kA při 440 V)
  • Jmenovité napětí 220-440 V AC, 250 V DC; Uimp 8 kV na hlavních kontaktech
  • Šroubové svorky, připojení hlavního obvodu zepředu
  • Směr přívodu vertikálně i pod 90° ve všech směrech
  • Krytí IP2X, kolébková páka, max. 60 operací za hodinu
  • Mechanická životnost 15 000 operací
  • Rozměry (š x v x h) 138 x 138 x 257 mm, hmotnost 6 kg
  • Shoda s IEC/EN 60947 a RoHS, volitelný motorový pohon
Název parametru Hodnota
Jmenovitý trvalý proud Iu 630 A
Jmenovité napětí 220 - 440 V
Jmenovitá vypínací schopnost Icu při 400 V, 50 Hz 50 kA
Rozsah nastavení spouště na přetížení 504 - 630 A
Nastavitelný rozsah krátkodobě zpožděné zkratové spouště 0 - 0 A
Nastavitelný rozsah nezpožděné zkratové spouště 3150 - 5040 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Integrovaná ochrana proti zemnímu zkratu Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro montáž DIN lišty Ne
Volitelná montáž na DIN lištu Ano
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
K dispozici hlásič spuštění Ne
Počet pólů 3
Poloha přípojky pro hlavní proudový obvod Vpředu
Typ ovládacího prvku Sklopná páka
Kompletní přístroj s ochrannou jednotkou Ano
Integrovaný motorový pohon Ne
Motorový pohon volitelný Ano
Krytí (IP) IP2X
S integrovanou podpěťovou spouští Ne
Ztrátový výkon 130 W
